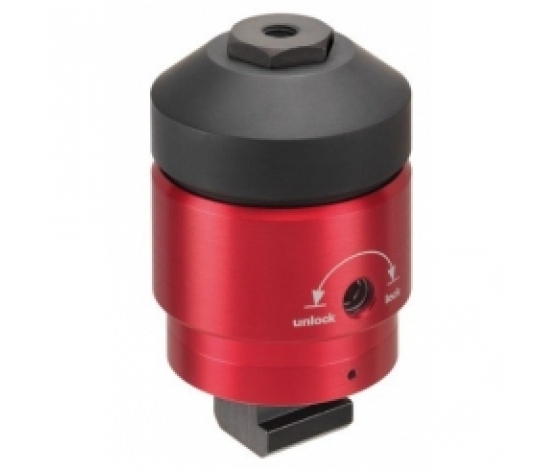

Mechanický podpěrný prvek z kalené manganově fosfátované a broušené oceli s tělesem z hliníku, včetně matice DIN 508-M12x14 pro T-drážky a šroubového čepu M12x30-10.9. Podpěrný čep umožňuje použití šroubů pod tlakem (č. 7110DHX, 7110DIX, 7110DKX, 7110DFX) a montáž zákaznického prodloužení. Pro spolehlivou funkci musí být závit M12 vždy uzavřen.

Technická specifikace:

• Velikost: M12


• Podpěrná síla F max.: 8kN


• H: 78-83


• Zdvih (mm): 5


• SW1: 21


• SW2: 6


• G: M12


• Váha: 939g

Použití:

1.


   Připevněte podpěrný prvek (2× M6 spojovací závit) na upínací přípravek.





   •


     Alternativně: Odstraňte šroubový čep M12 x 10 a nahraďte jej M12 x 30 šroubem, a namontujte podpěrný prvek s klíčem (velikost 21), např. pro montáž do T-drážky.









2.


   Otočením upínací páky (imbus 6) na vnější straně červeného ochranného krytu se podpěrný čep nastaví proti obrobku s lehkou pružinovou silou.





3.


   Dalším otočením až na doraz (zámek) – celkem 180° – se zablokuje upínací mechanismus podpěrného čepu bez změny délky. Podpěrný prvek je upevněn a zajištěn.





4.


   Otočením opačným směrem (odemknutí) se uvolní upnutí. Pokračováním v otočení až na doraz – celkem 180° – se podpěrný čep posune do koncové polohy.




Výhody:

• Slouží jako dodatečná podpora k zabránění prohýbání a vibracím obrobku.


• Montáž přímo pod upínacím bodem zabraňuje deformaci obrobku.


• Kompenzuje velké tolerance obrobků (např. odlitky).
