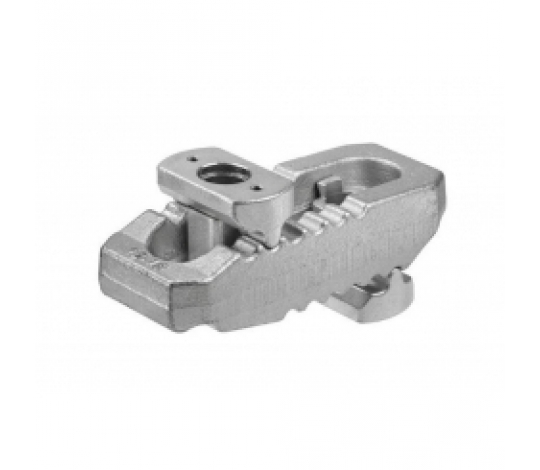

Krokoupínka, plynule nastavitelná, temperovaná, pozinkovaná, s přítlačným dílem a protiložiskem.

Technická specifikace:

• B1: 13


• Pro upínací šroub: M10, M12


• Drážka: 10, 12, 14


• Upínací síla max.*: 30 kN


• H1: 0-55


• L: 115


• Hmotnost: 661 g

* Specifikované upínací síly v optimální upínací poloze (nejmenší vzdálenost od upínacího šroubu k upínacímu bodu). Upínací síly se mohou lišit v závislosti na upnutí, pevnostní třídě upínacího šroubu a stavu závitu (mazání).

Použití:

Krokoupínka se používá pro všechny upínací úlohy využívající T-drážky a závitové otvory. Přítlačný díl a protiklíč jsou pevně spojeny s upínací čelistí, takže upínka je rychle připravena k použití. Upínací čelist má dva hřbety a lze ji podle potřeby snadno otočit. Tímto způsobem je možné pokrýt všechny oblasti použití při řezacích i neřezacích procesech (např. vstřikování a lisování).

Pro upínání lze použít buď upínací kolíky DIN 787, kolíky DIN 6379 nebo válcové šrouby ISO 4762. Větší upínací výšky lze dosáhnout pomocí prodloužení podpory č. 6312S.
Mezi šestihrannou matici a přítlačný díl musí být vždy použita podložka DIN 6340!

Výhody:

• Variabilní a rychlé nastavení vzdálenosti od obrobku


• Použití ve všech oblastech řezacích i neřezacích procesů


• Zvláště vhodné pro použití na vstřikovacích lisech a lisech


• K dosažení požadované upínací výšky nejsou potřeba žádné další podpěry


• Přítlačný díl a protiklíč jsou pevně spojeny s upínací čelistí


• Krokodýla lze snadno prodloužit pro libovolnou upínací výšku
