Sada přesných paralelních podložek ACCUD řady 641 je určena pro přesné podkládání, ustavování a polohování obrobků při obrábění, měření a kontrolních operacích. Podložky umožňují vytvoření rovnoměrné podpory obrobku v požadované výšce a jsou vhodné pro použití ve strojních svěrákách, na obráběcích strojích i při dalších přesných strojírenských operacích.

Podložky jsou vyrobeny z legované nástrojové oceli a kaleny na tvrdost HRC 55–60, což zajišťuje vysokou odolnost proti opotřebení. Přesnost rovnoběžnosti horní a spodní plochy dosahuje 5 µm a maximální výškový rozdíl mezi podložkami ve spárované dvojici činí 5 µm.

Sady jsou dostupné v provedení s 20 nebo 24 páry podložek a v délkách 100, 125 nebo 150 mm.

Hlavní vlastnosti

• Sada přesných paralelních podložek pro ustavování a podkládání obrobků.


• Vyrobeno z kvalitní legované nástrojové oceli.


• Kalené provedení s tvrdostí HRC 55–60.


• Rovnoběžnost horní a spodní plochy: 5 µm.


• Výškový rozdíl mezi podložkami ve spárované dvojici: 5 µm.


• Přesně opracované plochy pro rovnoměrné podepření obrobku.


• Dostupné sady obsahující 20 nebo 24 párů podložek.


• Délky podložek 100, 125 a 150 mm.


• Různé kombinace výšek a tlouštěk pro široké možnosti použití.


• Vhodné pro přesné strojírenské a obráběcí operace.

Technická specifikace

• Materiál: Legovaná nástrojová ocel


• Tvrdost: HRC 55–60


• Rovnoběžnost horní a spodní plochy: 5 µm (0,005 mm)


• Výškový rozdíl spárované dvojice: 5 µm (0,005 mm)


• Počet párů v sadě: 20 nebo 24


• Dostupné délky: 100 / 125 / 150 mm


• Rozměry: Dle zvolené varianty

Dostupné varianty:

641-100-20

• Počet párů: 20


• Délka podložek: 100 mm


• Rozměry (výška × tloušťka): 5×2, 10×2, 15×2, 20×2, 6×3, 11×3, 16×3, 21×3, 7×4, 12×4, 17×4, 22×4, 8×5, 13×5, 18×5, 23×5, 9×6, 14×6, 19×6, 24×6 mm.

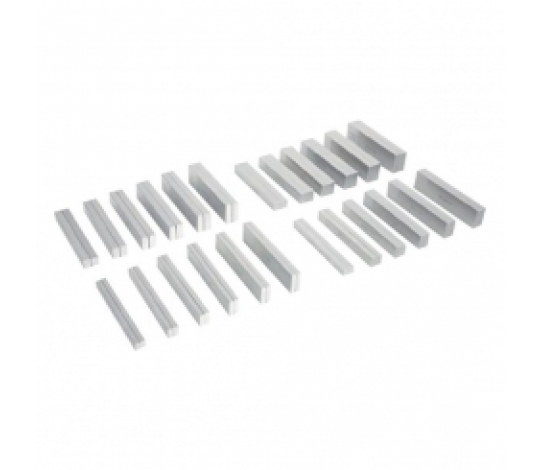

641-125-24

• Počet párů: 24


• Délka podložek: 125 mm


• Rozměry (výška × tloušťka): 11×8, 16×8, 21×8, 26×8, 31×8, 36×8, 13×10, 18×10, 23×10, 28×10, 33×10, 38×10, 15×12, 20×12, 25×12, 30×12, 35×12, 40×12, 17×14, 22×14, 27×14, 32×14, 37×14, 42×14 mm.

641-150-24

• Počet párů: 24


• Délka podložek: 150 mm


• Rozměry (výška × tloušťka): 11×8, 16×8, 21×8, 26×8, 31×8, 36×8, 13×10, 18×10, 23×10, 28×10, 33×10, 38×10, 15×12, 20×12, 25×12, 30×12, 35×12, 40×12, 17×14, 22×14, 27×14, 32×14, 37×14, 42×14 mm.

Dodávané příslušenství:

•


  Sada 20 nebo 24 párů přesných paralelních podložek dle zvolené varianty.




Použití:

• Přesné podkládání obrobků při frézování, vrtání a dalších obráběcích operacích.


• Ustavování obrobků do požadované výšky ve strojních svěrákách.


• Zajištění rovnoměrné podpory při upínání obrobků.


• Polohování součástí při měřicích a kontrolních operacích.


• Použití ve strojírenských dílnách, nástrojárnách a obráběcích provozech.


• Přesné ustavování obrobků při kusové i sériové výrobě.

Další informace o produktu naleznete v níže přiloženém datovém listu ve formátu PDF.
