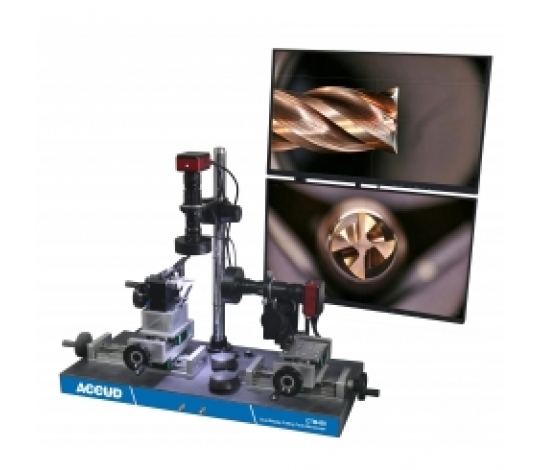

Digitální mikroskop ACCUD CTM450 je profesionální optický měřicí přístroj určený pro detailní kontrolu a měření řezných nástrojů. Umožňuje přesné sledování geometrie nástrojů, kontrolu jejich rozměrů a vyhodnocování jednotlivých geometrických prvků pomocí obrazu ve vysokém rozlišení 4K.Mikroskop je vybaven objektivem s plynule nastavitelným zvětšením 0,7× až 4,5× a umožňuje zobrazení obrazu na dvou monitorech současně. Při použití 27" monitoru dosahuje celkové zvětšení 26,5× až 170×. Díky měřicím funkcím lze kontrolovat body, přímky, kružnice, rovnoběžné linie a úhly.

Přístroj je vybaven žulovou základnou pro zajištění stability při měření a upínacím zařízením ve tvaru V pro uchycení řezných nástrojů. Součástí systému je také funkce zaměřovacího kříže a možnost pořizování fotografií i videozáznamů s ukládáním na USB flash disk.Mikroskop je vhodný pro kontrolu řezných nástrojů ve strojírenské výrobě, nástrojárnách a kontrolních pracovištích.

Technická specifikace:

• Rozsah kontrolovaných nástrojů: Ø 3–20 mm


• Délka kontrolovaných nástrojů: 20–60 mm


• Objektiv: Zoom 0,7× až 4,5×


• Rozlišení obrazu: 3840 × 2160 px (4K)


• Zorné pole: 2,5–16 mm (úhlopříčka)


• Pracovní vzdálenost: 90 mm


• Celkové zvětšení: 26,5× až 170× (na 27" monitoru)


• Přesnost měření: ±0,02 mm


• Výstupy: HDMI / USB


• Napájení: 100–240 V, 50/60 Hz


• Rozměry základny (D × Š × V): 450 × 350 × 50 mm


• Čistá hmotnost: 35 kg

Hlavní vlastnosti:

• Obraz ve vysokém rozlišení 4K pro detailní kontrolu řezných nástrojů.


• Možnost současného zobrazení obrazu na dvou monitorech.


• Nastavitelné optické zvětšení 0,7× až 4,5×.


• Celkové zvětšení až 170× při použití 27" monitoru.


• Měřicí funkce pro kontrolu bodů, přímek, kružnic, rovnoběžnosti a úhlů.


• Zaměřovací kříž pro snadnější kontrolu geometrie.


• Stabilní žulová základna.


• Upínací zařízení ve tvaru V pro uchycení nástrojů.


• Možnost pořizování fotografií a videozáznamů.


• Ukládání snímků a videí na USB flash disk.


• PoužitíKontrola geometrie řezných nástrojů.


• Měření úhlů a geometrických prvků nástrojů.


• Kontrola břitů fréz, vrtáků a dalších řezných nástrojů odpovídajících upínacímu rozsahu


• Porovnávání geometrických parametrů nástrojů.


• Vizuální kontrola stavu a opotřebení břitů.Kontrola kvality nástrojů při výrobě a údržbě.


• Dokumentace výsledků kontroly pomocí fotografií a videí.

Obsah balení

• 1× hlavní jednotka mikroskopu ACCUD CTM450


• 2× myš


• 1× skleněný kalibrační blok

Volitelné příslušenství

• CTM450-LCD – sada dvou 27" 4K monitorů Dell


• VM-OB05X – objektiv 0,5×


• VM-OB2X – objektiv 2×

Na co si dát pozor

• Dva 27" monitory nejsou součástí standardního balení a je nutné je objednat samostatně.


• Uvedené celkové zvětšení 26,5× až 170× platí při použití 27" monitoru.


• Přístroj je určen pro kontrolu nástrojů o průměru 3–20 mm a délce 20–60 mm.


• Pro správné výsledky měření je důležité pevné uchycení kontrolovaného nástroje a správné nastavení optiky.


• Volitelné objektivy 0,5× a 2× nejsou součástí standardního balení.

Další informace o produktu naleznete v níže přiloženém datovém listu ve formátu PDF.
