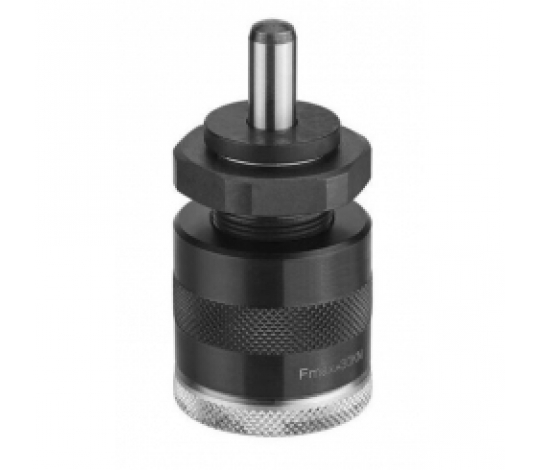

Výškově stavitelný šroubový zvedák s magnetickou základnou je ideální pro přesné nastavení výšky obrobků. Je vybaven válcovým kolíkem ISO8737-12x50 se středicím otvorem Ø12 mm, vřeteno s metrickým jemným závitem M30x1,5 a koncovou zarážkou je vyrobeno ze zušlechtěné černěné oceli. Kluzná vložka je vedena v nalisovaném kluzném pouzdře pro hladký a přesný chod. Podpěrka je kompatibilní s nástavci č. 6440, 6441 a 6442 a vhodná je také s podpěrou č. 6442G pro demontovanou magnetickou základnu.

Technická specifikace:

• Velikost: 85


• H min: 65 mm


• H max: 85 mm


• D1: 50


• D2: 34


• Min. H1: 92


• H1 max: 112


• F max: 30 kN


• Hmotnost: 800 g

Použití:

Výškově stavitelné stolní svěráky lze používat i bez válcového kolíku nebo s nástavci č. 6440 a č. 6441. Kombinace se všemi šroubovými zvedáky AMF je možná pomocí středicí desky.

Výhoda:

Citlivé nastavení. Ložisková vložka zabraňuje pootočení obrobku při seřizování zvedáku.
