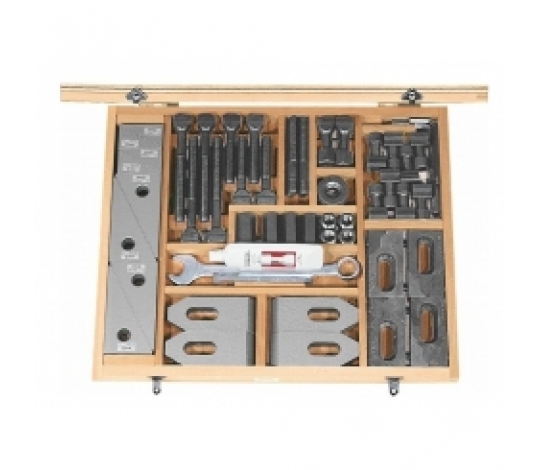

Sada upínacích prvků v dřevěné krabici s hlubokou upínací čelistí č. 6490 a šroubovým setem č. 6339.
Sady upínacích nástrojů jsou určeny pro obráběcí stroje s T-drážkovými stoly a obsahují všechny prvky potřebné pro rychlé upnutí nástrojů, přípravků a obrobků. Jsou vyrobeny z zušlechtěné (kalené) oceli podle norem DIN nebo podle závodních standardů. Šroubové díly jsou v pevnostní třídě 8 a/nebo 10. Dodáváno v robustní a kvalitní dřevěné krabici s odnímatelným skládacím víkem.

Technická specifikace:

• Drážka: M14x16


• Č. 6500E Ks × Velikost: 4x2, 4x3


• Č. 6314Z Ks x Velikost: 2x 14x100, 4x 14x160


• DIN 787 Ks × Délka: 2x63,4x100,4x160


• DIN 6379 Ks × Délka: 4x125


• DIN 6330B: 6x


• DIN 6319G: 6x


• Č. 6334: 4x


• Č. 6490* Ks × Velikost: 4x16


• Č. 6485 Ks × Velikost: 1x 14-20


• Č. 3113A Ks x Velikost: 1x 22x22


• Č. 6339: 1x


• L x W x H: 510x415x50


• Váha (kg): 18,5

Nevíte si rady při výběru vhodného upínacího prvku pro Váš projekt ? Kontaktujte naše obchodně-technické zástupce ! Pro přechod na sekci kontakty klikněte ZDE
