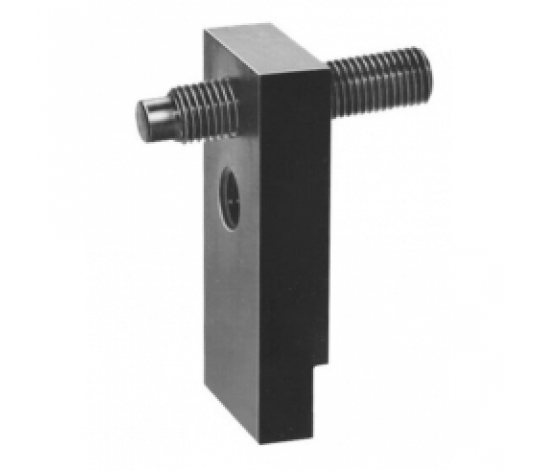

Tlačný blok je určen pro bezpečné polohování a upínání obrobků na stolcích obráběcích strojů. Vyroben ze zušlechtěné, modřené oceli, je vybaven dvěma závitovými otvory M16 pro dvě pracovní polohy. Součástí je stavitelný šroub DIN 915 M16×80.


Technická specifikace:




  • Drážka: 22

  • Š: 25

  • C: 30

  • H1: 125

  • H2: 40

  • L: 80

  • hmotnost: 1920 g


Použití:


Doraz se používá pro bezpečné polohování dlouhých a těžkých obrobků na stolcích strojů s drážkami.
Vkládá se do drážky v mírně nakloněné poloze (díky menším rozměrům) a zajišťuje obrobek proti paralelnímu dorazu, např. č. 6351.
