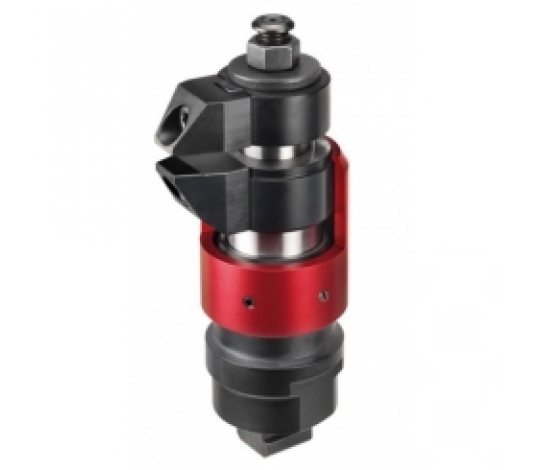

Plovoucí upínka – kombinovaná podpěra a upínka s upevněním pro T-drážky. Slouží k upnutí a podpoře nadměrně určených upínacích bodů na součástech. Pro specifické upínací situace lze dodané čelisti nahradit čelistmi č. 6419B-12 a 6418B-16 (maximální utahovací moment 43 Nm).

Technická specifikace:

• Velikost: 12


• Drážka: 14


• G: M12


• Md min. - max.: 15-30Nm


• F: 2-8kN


• Nastavovací zdvih: 102-112


• Upínací zdvih: 0-12


• Váha: 1880g

Použití:

1. Připevněte plovoucí upínku na přípravek nebo stůl stroje.


2. Nastavte doraz výšky a rozsah natočení pomocí červeného nastavovacího pouzdra a zajistěte šroubovým čepem. Při nastavování omezení výšky vzhůru nechte dostatečný vůli (tolerance výroby obrobku).


3. Stlačte plovoucí upínku směrem dolů.


4. Natočte upínací čelisti co nejvíce dovnitř (Plovoucí upínka se nastaví lehkou pružinovou silou na spodní stranu obrobku)


5. Dotáhněte plovoucí upínku šestihrannou maticí (Během upínání je obrobek současně upnut a podporován)


6. Uvolnění upínky probíhá opačným postupem.

Výhody:

• Zejména vhodná pro velké, obtížně obráběné součásti (velikost 16).


• Nedochází k deformaci při upínání slabých součástí.


• Tlumení vibrací během obrábění.


• Upínání žebrovaných, záhybových a vyztužovacích částí na upnutých součástech.


• Deformačně nezatížené upnutí polotovarů.
