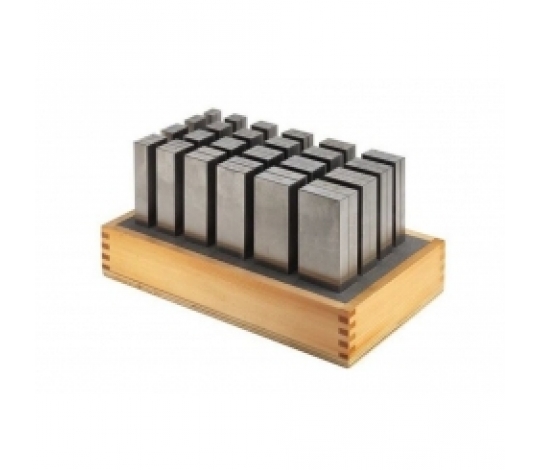

Sada paralelních destiček, superpřesné – hladké, jemně broušené paralely, dodávané po párech, povrchově kalené pro dlouhou životnost a přesné upnutí obrobků.

Technická specifikace:

• Úroveň kvality: SP


• Velikost: 100


• Páry: 20


• H jmenovitá tolerance rozměru: ±0,01


• H tolerance párů (tp): IT5


• B jmenovitá tolerance rozměru: ±0,01


• L: 100


• Rámeček LK x BK x HK: 142x123x56


• Hmotnost (kg): 2,2

Provedení:

Velikost 100, obsah na 1 pár (ŠxV):
2x5 / 2x10 / 2x15 / 2x20 / 3x6 / 3x11 / 3x16 / 3x21 / 4x7 / 4x12 / 4x17 / 4x22 / 5x8 / 5x13 / 5x18 / 5x23 / 6x9 / 6x14 / 6x19 / 6x24 mm

Velikosti 125 a 150, obsah na 1 pár (ŠxV):
8x11 / 8x16 / 8x21 / 8x26 / 8x31 / 8x36 / 10x13 / 10x18 / 10x23 / 10x28 / 10x33 / 10x38 / 12x15 / 12x20 / 12x25 / 12x30 / 12x35 / 12x40 / 14x17 / 14x22 / 14x27 / 14x32 / 14x37 / 14x42 mm

Úroveň kvality:

SP = Superpřesné, P = Přesné, S = Standardní

Použití:

Tyto podložky se používají jako distanční vložky pro obrobky vystavené různým obráběcím procesům. Vysoká přesnost paralelních podložek zaručuje rovnoběžné upnutí obrobku.

Výhody:

• vysoká odolnost proti opotřebení a dlouhá životnost


• dřevěná krabice pro snadné manipulování na pracovišti a bezpečné uskladnění


• různé úrovně kvality pro různé aplikace
