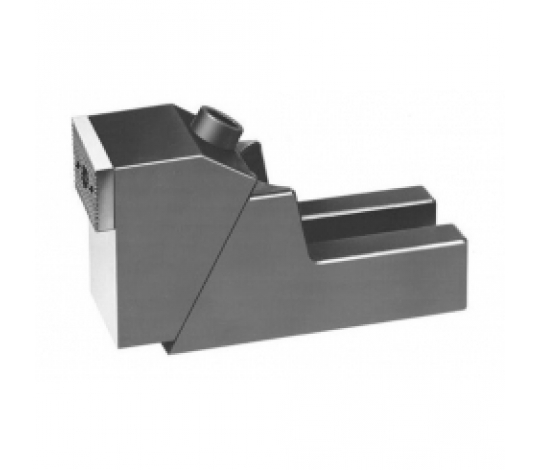

Extra silná upínací čelist s vysokým provedením a přesným prizmatickým vedením. Tělo je vyrobeno z tvárné litiny, upínací čelisti z cementační oceli, povrchově kalené. Oboustranné čelisti mají hladkou stranu pro obráběné obrobky a vroubkovanou stranu pro hrubé upínací povrchy. Upínací síly F1 a F2 jsou dosaženy při optimálním návrhu a využití maximálního utahovacího momentu upevňovacích šroubů.

Technická specifikace:

• Drážka: 20,22,24,28,30


• B1: 26


• B2: 75


• C: 11


• E: 12


• H min. (mm): 61


• H max. (mm): 118


• H1: 45


• H2: 40


• L1: 230


• L2: 138,5


• F1 (kN): 25,25,32,32,36


• F2 (kN): 4,5, 4,5, 4,8, 4,8, 5,4


• Md (Nm): 85,85,95,95,110


• Váha (g): 6688

Použití:

Díky velkým upínacím plochám jsou tyto upínací čelisti vhodné pro boční upínání vysokých obrobků.
Pro upevnění na stůl stroje doporučujeme použít 2 upínací šrouby!
Podle použité velikosti upínací drážky (T-drážky) je třeba pro každou čelist objednat samostatně 2 T-šrouby podle normy DIN 787.

Nevíte si rady při výběru vhodného upínacího prvku pro Váš projekt ? Kontaktujte naše obchodně-technické zástupce ! Pro přechod na sekci kontakty klikněte ZDE

Kód Hoffmann: 37 5130
Starší označení nástroje: HS-A-01913
