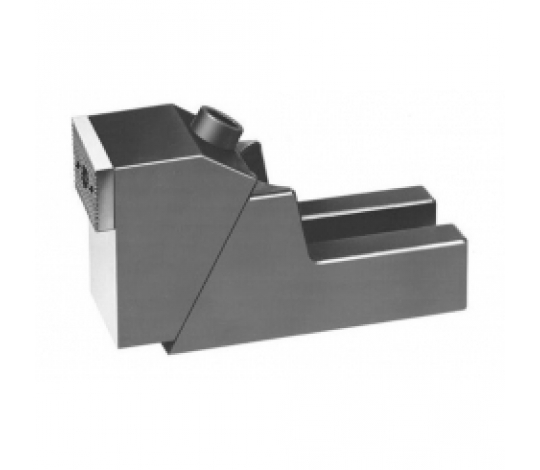

Extra silná upínací čelist s vysokým provedením a přesným prizmatickým vedením. Tělo je vyrobeno z tvárné litiny, upínací čelisti z cementační oceli, povrchově kalené. Oboustranné čelisti mají hladkou stranu pro obráběné obrobky a vroubkovanou stranu pro hrubé upínací povrchy. Upínací síly F1 a F2 jsou dosaženy při optimálním návrhu a využití maximálního utahovacího momentu upevňovacích šroubů.

Technická specifikace:

• Drážka: 12,14,16,18


• B1: 19


• B2: 65


• C: 8


• E: 12


• H min. (mm): 46


• H max. (mm): 99


• H1: 38


• H2: 40


• L1: 179


• L2: 112,5


• F1 (kN): 8,15,20,28


• F2 (kN): 1,2, 2,2, 3,0, 4,2


• Md (Nm): 20,40,45,60


• Váha (g): 4037

Použití:

Díky velkým upínacím plochám jsou tyto upínací čelisti vhodné pro boční upínání vysokých obrobků.
Pro upevnění na stůl stroje doporučujeme použít 2 upínací šrouby!
Podle použité velikosti upínací drážky (T-drážky) je třeba pro každou čelist objednat samostatně 2 T-šrouby podle normy DIN 787.

Nevíte si rady při výběru vhodného upínacího prvku pro Váš projekt ? Kontaktujte naše obchodně-technické zástupce ! Pro přechod na sekci kontakty klikněte ZDE

Kód Hoffmann: 37 5130
Starší označení nástroje: HS-A-01912
