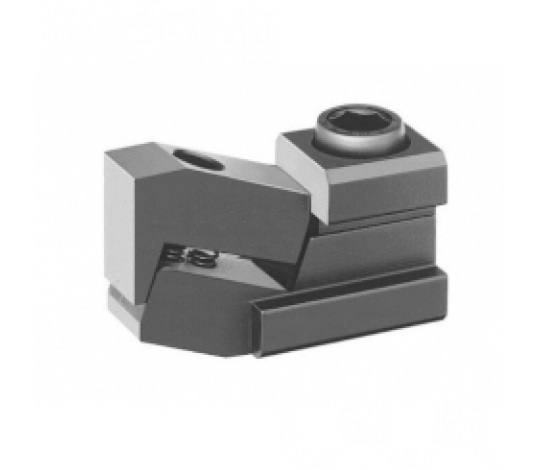

Kyvná upínka Mini-Bulle (pár) z oceli, zušlechtěná a černěná (černý oxidový povlak). Dodávána s upevňovacími šrouby ISO 4762 (8.8) a imbusovým klíčem ISO 2936, balení po párech v kartonu. Upínka je vhodná pro velmi nízké obrobky – díky možnosti přebroušení o X mm lze dosáhnout nižších upínacích výšek. Hmin./Hmax. závisí na hloubce drážky dle DIN 650. Upínací síly F1 a F2 jsou zajištěny při optimálním návrhu a využití maximálního utahovacího momentu upevňovacích šroubů.

Technická specifikace:

• Drážka: 16


• H min. (mm): 2,5


• H max. (mm): 17,0


• B: 25


• C: 2,5


• H1: 15


• L: 68


• X: 6


• F1 (kN): 8,0


• F2 (kN): 0,9


• Váha (g): 700

Použití:

Tyto zušlechtěné upínky jsou určeny pro velmi nízké obrobky. Klínový efekt čelistí přitlačuje obrobek pevně a bezpečně k pracovnímu stolu stroje. Vodorovné síly jsou kompenzovány šroubem odpovídajícím velikosti drážky, který upínku zablokuje, aniž by došlo k poškození stolu.
