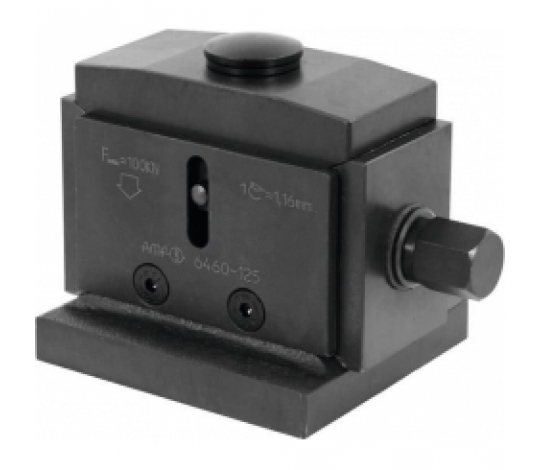

Vyrovnávací klín Herkules je robustní a přesný prvek určený pro nastavování výšky obrobků. Je vybaven středicím otvorem Ø12 mm, vyroben z tvárné litiny a zušlechtěné černěné oceli s jemně opracovanou klínovou plochou. Ke každému bloku je dodáván kulový nástavec 6440 nebo 6440G. Klín je kompatibilní s nástavci č. 6440, 6440G, 6441 a 6442, všechny velikosti jsou navíc opatřeny boční upínací hranou pro snadné upevnění na stůl stroje. U velikosti 63 lze základovou desku odejmout pro dosažení minimální výšky Hmin.
Technická specifikace:
Použití:
Jemně opracované klínové plochy umožňují hladké a přesné nastavení s přesností lepší než 0,1 mm. Dvojitý klínový efekt zajišťuje velký zdvih a přesný svislý pohyb bez bočního posunu. Výškový klín se osvědčuje zejména při použití s těžkými odlitky nebo výkovky na velkých obráběcích strojích. Klínový blok AMF „Herkules“ je navíc vybaven dalším středicím otvorem na spodní straně základny.
Výhoda:
U velikostí 125 a 190 lze nástavec 6440G přišroubovat tak, aby nedošlo k jeho ztrátě.
Nevíte si rady při výběru vhodného upínacího prvku pro Váš projekt ? Kontaktujte naše obchodně-technické zástupce ! Pro přechod na sekci kontakty klikněte ZDE
Kód Hoffmann: 374900 125
Starší označení nástroje: HS-A-01886
