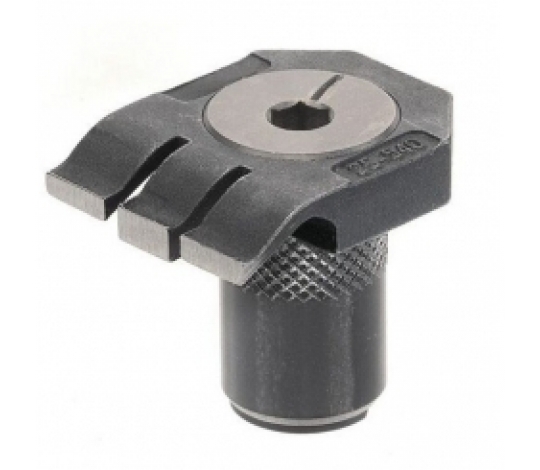

Upínací prvek, vodorovný

Technická specifikace:

• Upínací síla (N): 4000


• Upínací výška (mm): 2,5


• Excentricita zdvihu (mm): 0,86


• Moment excentru (Nm): 9


• B: 20


• C: -


• D: 5


• E: 15


• F: 25


• Váha (g): 29

Použití:

Tyto přítlačné svěrky se otáčejí kolem vačkového hřídele, který zajišťuje upínací sílu. Mohou upínat v libovolném směru.
Upínací prvek (1 pevný doraz) umožňuje, aby obrobek ležel v rovině s dorazy.
