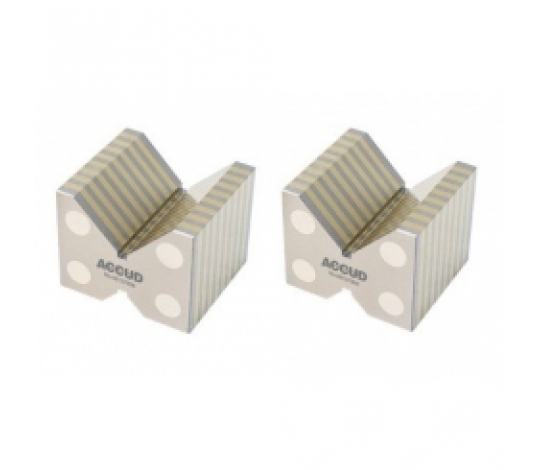

Sada magnetických V-bloků pro upínání válcových obrobků při měření a obrábění. Vhodná pro použití na magnetických deskách. Obsahuje dva V-bloky s V-drážkami pro malé i velké průměry hřídelí a nemagnetickými měděnými pásky pro stabilní upnutí.

Technická specifikace:

• Rozměry (D × Š × V): 52 × 58 × 46 mm


• Rozsah průměrů hřídelí (Ød): 6–56 mm


• Rozteč pólů: 3 + 3 mm


• Rovnoběžnost obou V-drážek vůči horní a spodní ploše: 10 µm


• Výškový rozdíl párových bloků: 10 µm


• Tvrdost: HRB 70


• Určeno k upínání válcových obrobků pro měření a obrábění


• Vhodné pro použití na magnetických deskách


• Sada obsahuje dva V-bloky


• Horní V-drážka pro velké průměry hřídelí


• Spodní V-drážka pro malé průměry hřídelí


• Nemagnetické měděné pásky

Rozměry:

Použití:

Další informace o produktu naleznete v níže přiloženém datovém listu ve formátu PDF.

Nevíte si rady při výběru vhodného měřidla ? Kontaktujte naše obchodní zástupce ! Pro přechod na sekci kontakty klikněte ZDE
