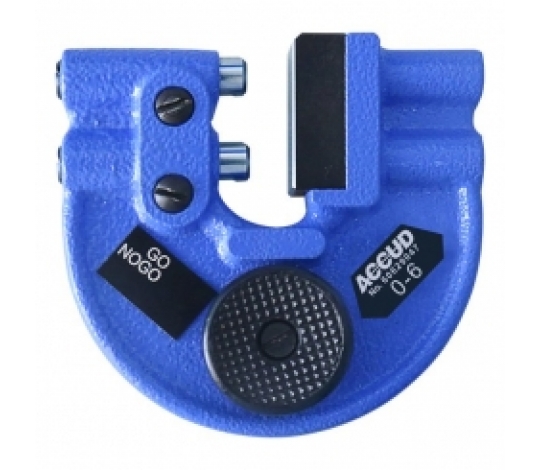

Nastavitelný třmenový kalibr ACCUD série 582 je určen pro rychlou a efektivní kontrolu vnějších rozměrů součástí metodou GO/NO-GO. Nastavením horní a dolní mezní hodnoty umožňuje jednoduše ověřit, zda kontrolovaný rozměr odpovídá požadované toleranci.

Díky této metodě není nutné při sériové kontrole odečítat konkrétní naměřenou hodnotu – kalibr umožňuje rychle rozhodnout, zda je kontrolovaný díl v nastavených mezích. Je tak vhodný zejména pro opakovanou kontrolu rozměrů při výrobě a výstupní kontrole.

Měřicí plochy mají rovinnost 1,5 µm. Jejich vzájemná rovnoběžnost je odstupňována podle měřicího rozsahu: 3 µm pro rozsahy 0–32 mm, 4 µm pro 32–89 mm a 5 µm pro 89–300 mm.

Hlavní vlastnosti:

• nastavitelný třmenový kalibr pro kontrolu vnějších rozměrů


• použití jako GO/NO-GO kalibr


• nastavení horní a dolní mezní hodnoty


• rychlá kontrola rozměru bez nutnosti odečítání naměřené hodnoty


• rovinnost měřicí plochy: 1,5 µm


• rovnoběžnost měřicích ploch: 3–5 µm dle rozsahu


• dostupné varianty s měřicími rozsahy od 0–6 mm až po 288–300 mm


• vhodné pro sériovou výrobu a rychlou kontrolu tolerovaných rozměrů

Rozměry:

Použití:

Ideální pro kontrolu průměrů hřídelí, čepů a dalších vnějších rozměrů součástí, u kterých je potřeba rychle ověřit dodržení stanovených tolerancí.

Další informace o produktu naleznete v níže přiloženém datovém listu ve formátu PDF.
