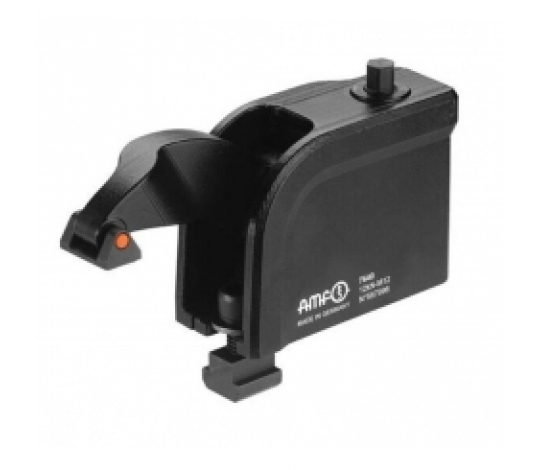

Plynule nastavitelný upínací prvek z zušlechtěné oceli. Černě galvanicky upravený, vyrobený přesným litím ze zušlechtěného materiálu. Dodává se kompletně s montážní sadou 7640BFS a zachyceným, hladkým přítlačným dílem.

Technická specifikace:

• Velikost: 12


• Max. statické zatížení: 12 kN


• G: M12


• Drážka: 14


• H: 0 - 100


• E: 38,5 - 59,5


• L: 141,5 - 163,0


• Hmotnost: 2271 g

Použití:

Namontujte kompaktní upínač na stůl stroje pomocí montážní sady 7640BFS, poté jej ustavte a upevněte na stůl stroje předepsaným utahovacím momentem. Upněte obrobek (dbejte na dodržení momentu).

Výhody:

• Plynulé upínání


• Upínací síly 12 kN / 16 kN


• Kompaktní provedení


• Výšková stupnice umožňuje rychlé přednastavení upínací výšky


• Zachycený přítlačný díl


• Odolnost proti nečistotám a třískám


• Zakřivené rameno zajišťuje spolehlivé svislé upnutí upínacího šroubu s definovaným momentem


• Kompaktní upínač lze bezšroubově propojit s distančním prvkem 7640Z pomocí nového typu rychloupínacího klipu
