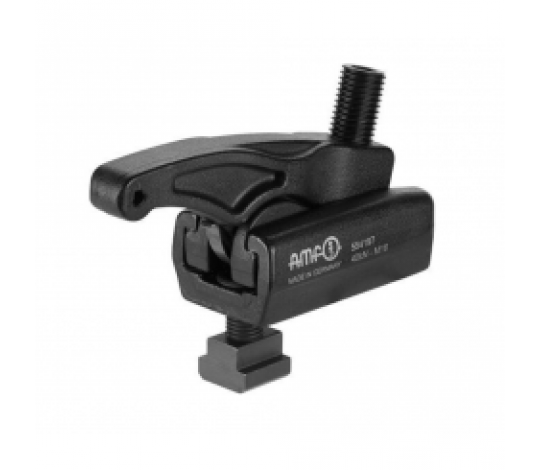

Plynule nastavitelný upínací prvek z legované kalené oceli s černým galvanickým povrchem. Dodává se kompletní s montážní sadou 7600BFS.
Přítlačný kus v hladké a flutované verzi, volitelně k dispozici.


Technické parametry:



  • Velikost: 22

  • Max. statické zatížení: 22kN

  • M: M10

  • Drážka: 12

  • H: 5-38

  • E: 19-54

  • L: 65

  • hmotnost: 700 g


Použití:



  1. Umístěte nosný prvek na stůl stroje a zajistěte předepsaným utahovacím momentem Md.

  2. Nastavte upínací rameno do požadované polohy.

  3. Pohybem stavěcího šroubu upněte obrobek.


Výhody:



  • Nízká montážní výška

  • Vysoká upínací síla 22–60 kN

  • Plynulé nastavení výšky i délky

  • Velmi robustní konstrukce umožňuje rychlé a snadné upnutí

  • Snadná instalace prvků

  • Vhodné pro použití v T-drážkách 12–36 mm a/nebo na rastr deskách M10, M12, M16, M18, M20, M24, M30

  • 2 varianty tlačného dílu
