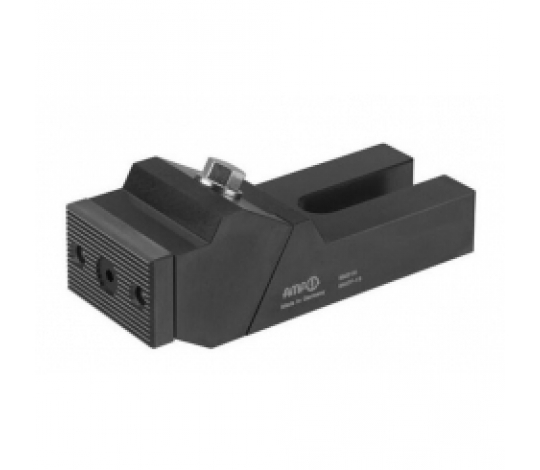

Stabilní upínací čelist, ploché provedení s přesným prizmatickým vedením. Tělo z zušlechtěné oceli, upínací čelisti z kalené na povrchu oceli. Oboustranné čelisti s hladkou stranou pro obráběné obrobky a vroubkovanou stranou pro hrubé povrchy. Upínací síly F1 a F2 zajištěny při optimálním návrhu a využití maximálního utahovacího momentu upevňovacích šroubů.

Technická specifikace:

• Drážka: 32, 36, 42


• B1: 38


• B2: 90


• C: 10


• E: 12


• H min. (mm): 51


• H max. (mm): 91,5


• H1: 46


• H2: 40


• L1 max.: 256


• L2: 152


• L4: 34


• SW: 21


• F1 (kN): 50


• F2 (kN): 7,5


• Md (Nm): 160


• Váha (g): 7715

Použití:

Velká upínací plocha činí tyto masivní upínací čelisti vhodnými pro boční upínání obrobků. Doporučujeme použít dva upínací čepy pro upevnění masivní upínací čelisti na pracovní stůl stroje. Šrouby do T-drážek DIN 787 – dva šrouby na každou upínací čelist – je třeba objednat samostatně jako upevňovací šrouby podle šířky použité drážky.
