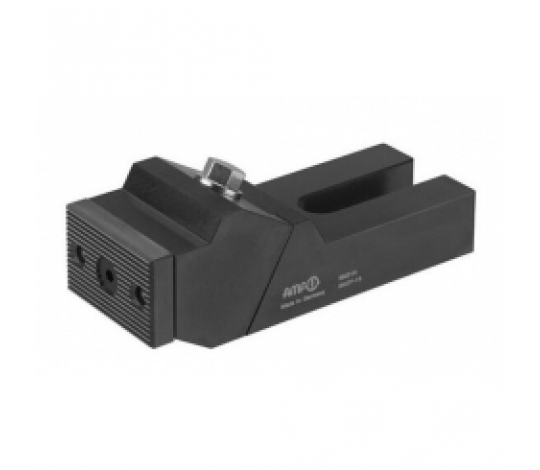

Stabilní upínací čelist, ploché provedení s přesným prizmatickým vedením. Tělo z zušlechtěné oceli, upínací čelisti z kalené na povrchu oceli. Oboustranné čelisti s hladkou stranou pro obráběné obrobky a vroubkovanou stranou pro hrubé povrchy. Upínací síly F1 a F2 zajištěny při optimálním návrhu a využití maximálního utahovacího momentu upevňovacích šroubů.

Technická specifikace:

• Drážka: 12,14, 16, 18


• B1: 19


• B2: 65


• C: 6


• E: 12


• H min. (mm): 20


• H max. (mm): 60


• H1: 20


• H2: 40


• L1 max.: 177


• L2: 113


• L4: 29


• SW: 16


• F1 (kN): 8,15,20,28


• F2 (kN): 1,2, 2,2, 3,0, 4,2


• Md (Nm): 20,40,45,60


• Váha (g): 3020

Použití:

Velká upínací plocha činí tyto masivní upínací čelisti vhodnými pro boční upínání obrobků. Doporučujeme použít dva upínací čepy pro upevnění masivní upínací čelisti na pracovní stůl stroje. Šrouby do T-drážek DIN 787 – dva šrouby na každou upínací čelist – je třeba objednat samostatně jako upevňovací šrouby podle šířky použité drážky.
