Středně velký dvoustanicový svěrák pro 3osé CNC stroje
Tento svěrák nabízí nezávislý pohyb čelistí, otočné čelisti a možnost zajištění zadní čelisti. Maximálně zvyšuje efektivitu při obrábění malých a středních dílů.


Moderní řešení oproti tradičním svěrákům
Nahraďte starý, objemný tradiční svěrák menším a modulárním dvoustanicovým svěrákem od 5th Axis. Investujte do budoucnosti obrábění s naším systémem 5th Axis RockLock™ 96mm Quick Change Top Tooling. Zůstaňte konkurenceschopní, zvyšte produktivitu a dosahujte vynikajících výsledků při obrábění.

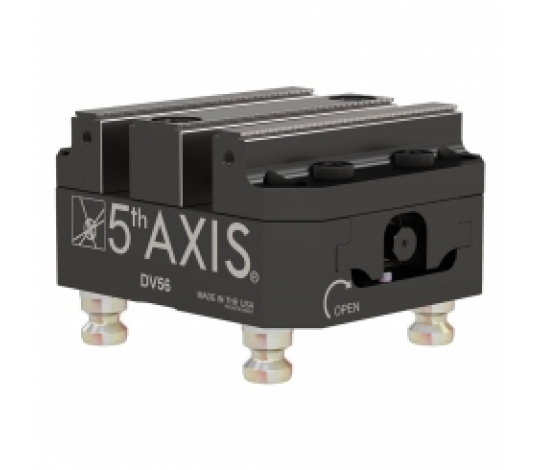

R96-DV56-J1 – optimální středně velký dvoustanicový svěrák
Jednotka R96-DV56-J1 je ideální pro 3osé CNC stroje. Svěrák nabízí nezávislý pohyb čelistí, otočné čelisti a možnost zajištění zadní čelisti. DV56 umožňuje maximální efektivitu při obrábění malých a středních dílů.


Rychlá výměna svěráků a přípravků
Standardní montážní vzor umožňuje snadné přesunutí svěráků, přípravků a nástrojů z jednoho stroje na druhý bez potřeby dalšího nastavování.


Vysoká přesnost
Patentovaný systém „free float“ zajišťuje rovnoměrnou sílu na všech 4 upínacích čepích, což garantuje opakovatelnost menší než 0,0003″ (8 mikronů).


Obsah balení:



  • 1 ks DV56 (svěrák)

  • 4 ks PS20F (vytahovací čepy)


Technické parametry:



  • Dvoustaniční upínací svěrák DV56-J1 – horní upínací příslušenství

  • Rozměry horního příslušenství: 125,7 mm × 152,4 mm × 72,9 mm

  • Upínací přípravek: DV56-J1

  • Upínací čepy: 4× PS20F

  • Šířka čelistí: 125,7 mm

  • Upínací síla: 20,0 kN při 75 Nm

  • Maximální točivý moment: 75 Nm

  • Rozsah upínání (čelisti vpředu): 0 – 28,5 mm

  • Rozsah upínání (čelisti obráceně): 31,0 – 64,2 mm










Díky systému RockLock™ již není nutné vyrábět speciální adaptéry a podložky pro každou novou zakázku. Přechod mezi zakázkami je jednoduchý a opakovatelný, což šetří čas a náklady.














Snadná integrace
Upínací čepy jsou snadno integrovány do stávajících přípravků a podložek. Díky standardním roztečím 52 mm a 96 mm je zajištěna kompatibilita s konkurenčními systémy.



Navrženo pro dlouhou životnost
Všechny podložky RockLock™ mají kalené ocelové kruhy a zámkové mechanismy. To zajišťuje opakovatelnost a odolnost proti opotřebení po celou dobu životnosti produktu.



Plynulý chod
Všechny jednotky se ovládají pomocí jednoduchého imbusového klíče. Hnací šroub se ovládá pouze z jedné strany, přičemž přístup je možný z obou stran – bez nutnosti natahování kolem svěráku nebo obrobků.
