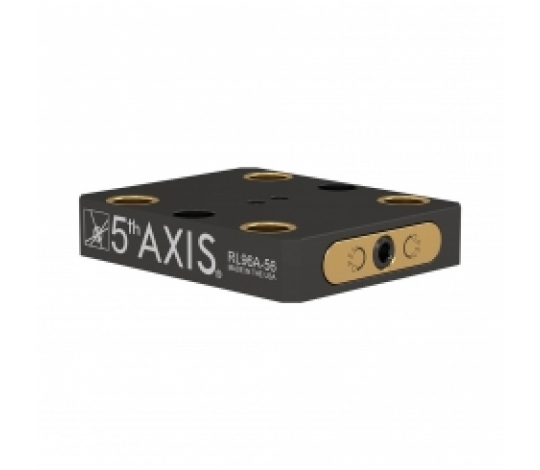

Zero-Point deska RockLock – 96 mm, 75 × 100 × 56 mm, ocel

Tato robustní Zero-Point deska z oceli je navržena pro maximální efektivitu a spolehlivost při výměně přípravků a svěráků na obráběcích strojích. Standardní 96 mm rozteč upínacích čepů a kompaktní rozměry 75 × 100 × 56 mm zajišťují snadnou a bezproblémovou integraci do vašeho stávajícího systému RockLock.

Díky odolné ocelové konstrukci a pečlivě kaleným vnitřním komponentám poskytuje deska vysokou přesnost, stabilitu a dlouhou životnost i při náročném provozu. Deska je vybavena dvěma zvětšenými prohlubněmi, které umožňují uchycení v rozmezí 100–101,6 mm pomocí šroubů M12 nebo 1/2-13 SHCS, což usnadňuje montáž do T-drážek a výrazně zkracuje časy výměny přípravků.

Systém RockLock™ zajišťuje rychlé, přesné a spolehlivé upnutí přípravků, což zvyšuje efektivitu práce a produktivitu vašeho obráběcího pracoviště.

Technické parametry:

• Rozměry: 158 × 126 × 30 mm


• Materiál: ocel (S)


• Uchycení: 2× M12 v rozteči 180° na roztečné kružnici 101,6 mm (PCD)


• Hmotnost: 8 lb

Rychlá výměna svěráků a přípravků
Standardní montážní rozteč umožňuje snadné přesouvání svěráků, přípravků a nástrojů mezi jednotlivými stroji bez nutnosti dalšího nastavování.

Vysoká přesnost
Patentovaný „free float“ design zajišťuje rovnoměrné rozložení síly na všech čtyřech upínacích čepích a garantuje opakovatelnost lepší než 0,0003″ (8 mikronů).

Standardizujte své přípravy
Už není nutné vyrábět speciální adaptéry a podložky pro každou novou zakázku. Díky systému RockLock™ je přechod mezi zakázkami jednoduchý, rychlý a opakovatelný, což šetří čas i náklady.

Snadná integrace
Upínací čepy lze snadno integrovat do stávajících přípravků a podložek. Standardní rozteče 52 mm a 96 mm zajišťují kompatibilitu s konkurenčními systémy.

Navrženo pro dlouhou životnost
Všechny základny RockLock™ jsou vybaveny kroužky a uzamykacími mechanismy z kalené oceli, které zajišťují vysokou opakovatelnost a odolnost proti opotřebení po celou dobu životnosti produktu.

Plynulý provoz
Všechny jednotky se ovládají jednoduchým imbusovým klíčem. Hřídel (leadscrew) se ovládá pouze z jedné strany, ale přístup je možný z obou stran – není potřeba sahat kolem svěráku nebo obrobků.
