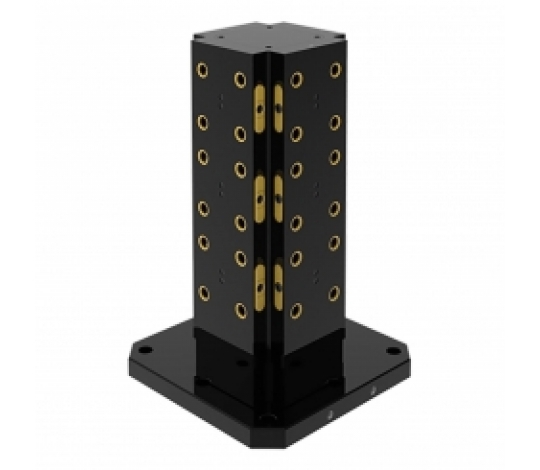

Tombstone RockLock™ 96 mm – 500 mm, hliník letecké kvality

Plně integrovaný 500mm čtyřstranný tombstone RockLock™ 96 mm od 5th Axis je navržen pro horizontální obráběcí centra 500 mm a palletové výměnné systémy s omezením hmotnosti. Vyroben z lehkého hliníku letecké kvality, kombinuje nízkou hmotnost, odolnost a přesnost, zatímco kalené ocelové vnitřní díly a polohovací prvky zajišťují spolehlivost a dlouhou životnost.

Díky 96mm systému rychlé výměny RockLock™ lze snadno přepínat mezi různými nastaveními, minimalizovat prostoje a zvýšit produktivitu. Tombstone nabízí čtyři strany pro upnutí více dílů současně a základní deska s roztečí 80 mm zajišťuje bezpečné uchycení přípravků.

Tombstone je ideální pro automatizované systémy, efektivní výrobu a obrábění složitých dílů v leteckém, automobilovém a zdravotnickém průmyslu. Snadná integrace s existujícími CNC stroji umožňuje rychlé a efektivní nastavení pro výrobní procesy.

Tento produkt je expedován přepravou nákladem.

Technické parametry:

• Šířka plochy: 156 mm


• Vzdálenost od středu k ploše RockLock™: 115 mm


• Výška věže: 600 mm


• Materiál: hliník


• Uchycení: rozteč 100 mm


• Počet pozic: celkem 12 (3 na každé straně)


• Hmotnost produktu: 295 lb

Tento horizontální modulární tombstone umožňuje zpracovat více obrobků během jednoho výrobního cyklu, čímž se snižuje počet zbytečných výměn nástrojů a rychlých pohybů stroje. Minimalizace manipulace s obrobky zvyšuje efektivitu a přesnost výroby, zatímco modulární design tombstonu zkracuje časy nastavení a výměny přípravků, čímž celý obráběcí proces činí rychlejší, plynulejší a produktivnější.

Tombstony vnímáme jako zjednodušenou formu automatizace, proto jsme navrhli řešení pro všechny velikosti a typy CNC strojů. Naše původní návrhy byly určeny pro malé a střední stroje s 4. osou, ale řada se rychle rozšířila a nyní zahrnuje vertikální i horizontální stroje až do velikosti 500 mm.
