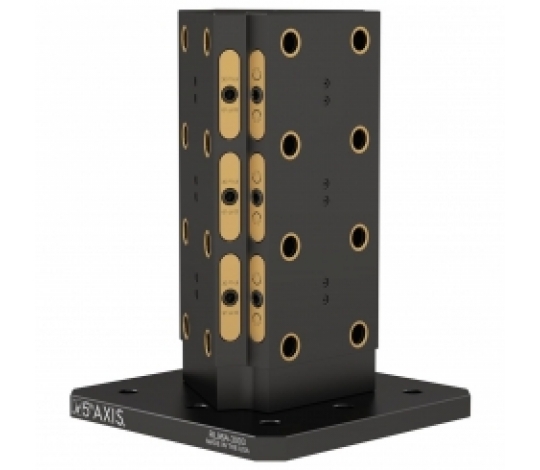

Tombstone RockLock™ 96 mm – 300 mm, hliník letecké kvality

Plně integrovaný 300mm čtyřstranný tombstone RockLock™ 96 mm od 5th Axis je navržen pro středně velké 5osé stroje a horizontální obráběcí centra 300 mm. Vyroben z hliníku letecké kvality, kombinuje nízkou hmotnost, odolnost a vysokou přesnost, zatímco kalené ocelové vnitřní díly a polohovací prvky zajišťují spolehlivost a dlouhou životnost.

Díky 96mm systému rychlé výměny RockLock™ lze snadno přepínat mezi různými nastaveními, což minimalizuje prostoje a zvyšuje produktivitu. Tombstone nabízí čtyři strany pro upnutí více dílů současně a modulární design umožňuje flexibilní přizpůsobení přípravků a svěráků podle potřeb výroby.

Tombstone je ideální pro automatizované systémy a výrobu složitých dílů v leteckém, automobilovém i zdravotnickém průmyslu. Snadná integrace s existujícími CNC stroji zajišťuje rychlé a efektivní nastavení pro vaše výrobní procesy.

Technické parametry:

• Šířka plochy: 156 mm


• Vzdálenost od středu k ploše RockLock™: 75 mm


• Výška věže: 377 mm


• Materiál: hliník


• Uchycení: rozteč 100 mm


• Počet pozic: celkem 9 (3 na každé straně; maximálně 2 přípravky na každé straně)


• Hmotnost produktu: 175 lb

Tento horizontální modulární tombstone umožňuje zpracovat více obrobků během jednoho výrobního cyklu, čímž se snižuje počet zbytečných výměn nástrojů a rychlých pohybů stroje. Minimalizace manipulace s obrobky zvyšuje efektivitu a přesnost výroby, zatímco modulární design tombstonu zkracuje časy nastavení a výměny přípravků, čímž celý obráběcí proces činí rychlejší, plynulejší a produktivnější.

Tombstony vnímáme jako zjednodušenou formu automatizace, proto jsme navrhli řešení pro všechny velikosti a typy CNC strojů. Naše původní návrhy byly určeny pro malé a střední stroje s 4. osou, ale řada se rychle rozšířila a nyní zahrnuje vertikální i horizontální stroje až do velikosti 500 mm.
