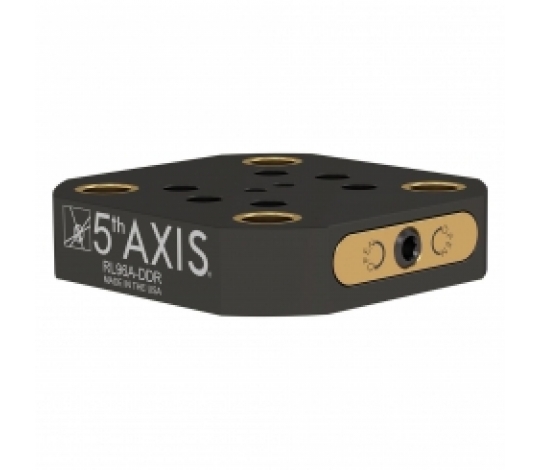

RockLock™ RL96-DDR – rychlovýměnný adaptér pro Fanuc DDR rotační stůl

RockLock™ základna je vyrobena z leteckého hliníku, který zajišťuje kombinaci lehkosti, odolnosti a robustní konstrukce. Její standardní rozteč upínacích trnů 96 mm umožňuje bezproblémové začlenění do vašeho stávajícího upínacího systému, snižuje zbytečnou hmotnost a zároveň maximalizuje efektivitu pracovního prostoru.

Jednou z hlavních předností systému je adaptabilita. Uvnitř základny se nachází kalena ocelová vnitřní část, navržená pro vysokou přesnost a dlouhou životnost, která zajišťuje spolehlivé a přesné upnutí při obrábění. Adaptér RL96-DDR je speciálně navržen pro rotační stůl Fanuc DDR a jeho rychlý čepový mechanismus umožňuje jednoduché a rychlé zajištění či uvolnění přípravků a svěráků, což výrazně urychluje výměnu během práce.

Díky této kombinaci odolného materiálu, přesného provedení a rychlé výměny přípravků RockLock™ RL96-DDR představuje efektivní a spolehlivé řešení pro moderní obráběcí provozy.

Technické parametry:

• Rozměry: 150 × 158 × 34,5 mm


• Materiál: Hliník


• Uchycení: 6× M8 po 45° na roztečné kružnici Ø74 mm


• Hmotnost: 6 lb (≈ 2,72 kg)

Rychlá výměna svěráků a přípravků
Standardní montážní rozteč umožňuje snadné přesouvání svěráků, přípravků a nástrojů mezi jednotlivými stroji bez nutnosti dalšího nastavování.

Vysoká přesnost
Patentovaný „free float“ design zajišťuje rovnoměrné rozložení síly na všech čtyřech upínacích čepích a garantuje opakovatelnost lepší než 0,0003″ (8 mikronů).

Standardizujte své přípravy
Už není nutné vyrábět speciální adaptéry a podložky pro každou novou zakázku. Díky systému RockLock™ je přechod mezi zakázkami jednoduchý, rychlý a opakovatelný, což šetří čas i náklady.

Snadná integrace
Upínací čepy lze snadno integrovat do stávajících přípravků a podložek. Standardní rozteče 52 mm a 96 mm zajišťují kompatibilitu s konkurenčními systémy.

Navrženo pro dlouhou životnost
Všechny základny RockLock™ jsou vybaveny kroužky a uzamykacími mechanismy z kalené oceli, které zajišťují vysokou opakovatelnost a odolnost proti opotřebení po celou dobu životnosti produktu.

Plynulý provoz
Všechny jednotky se ovládají jednoduchým imbusovým klíčem. Hřídel (leadscrew) se ovládá pouze z jedné strany, ale přístup je možný z obou stran – není potřeba sahat kolem svěráku nebo obrobků.
