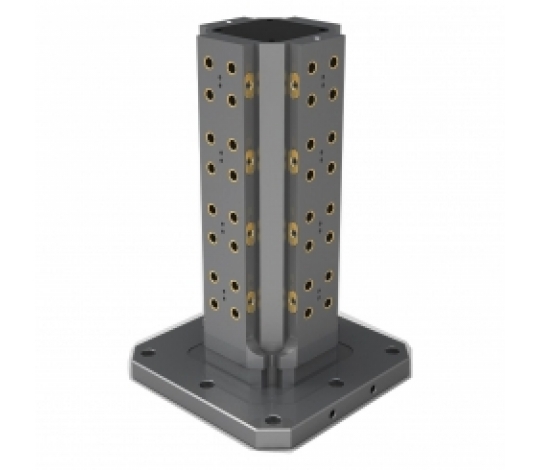

Čtyřstranný CNC tombstone RockLock™ 52 mm pro horizontální obráběcí centra 400 mm


Robustní čtyřstranný tombstone z litiny je navržen pro maximální efektivitu obrábění na horizontálních CNC centrech velikosti 400 mm. Díky standardní rozteči upínacích čepů 52 mm je plně kompatibilní se systémem rychlé výměny RockLock™, což umožňuje rychlé, přesné a opakovatelné upnutí obrobků.


Konstrukce z vysoce kvalitní litiny zajišťuje vysokou tuhost a stabilitu i při náročném obrábění. Všechny jednotky jsou vybaveny kalenými ocelovými vnitřními díly a přesnými polohovacími prvky, které garantují dlouhou životnost a vysokou přesnost upnutí.


Díky čtyřstrannému provedení lze současně upnout více obrobků, což výrazně zvyšuje počet dílů na jeden výrobní cyklus, zkracuje vedlejší časy a maximalizuje využití CNC stroje. Tombstone je ideálním řešením pro efektivní sériovou i kusovou výrobu s důrazem na přesnost a produktivitu.


Technické parametry:



  • Šířka plochy: 105 mm

  • Vzdálenost od středu k ploše RockLock™: 115 mm

  • Výška věže: 600 mm

  • Materiál: litina

  • Uchycení: rozteč 80 mm

  • Počet pozic: celkem 12 (3 na každé straně)

  • Hmotnost produktu: 500 lb










Tento horizontální modulární tombstone umožňuje zpracovat více obrobků během jednoho výrobního cyklu, čímž se snižuje počet zbytečných výměn nástrojů a rychlých pohybů stroje. Minimalizace manipulace s obrobky zvyšuje efektivitu a přesnost výroby, zatímco modulární design tombstonu zkracuje časy nastavení a výměny přípravků, čímž celý obráběcí proces činí rychlejší, plynulejší a produktivnější.



Tombstony vnímáme jako zjednodušenou formu automatizace, proto jsme navrhli řešení pro všechny velikosti a typy CNC strojů. Naše původní návrhy byly určeny pro malé a střední stroje s 4. osou, ale řada se rychle rozšířila a nyní zahrnuje vertikální i horizontální stroje až do velikosti 500 mm.
