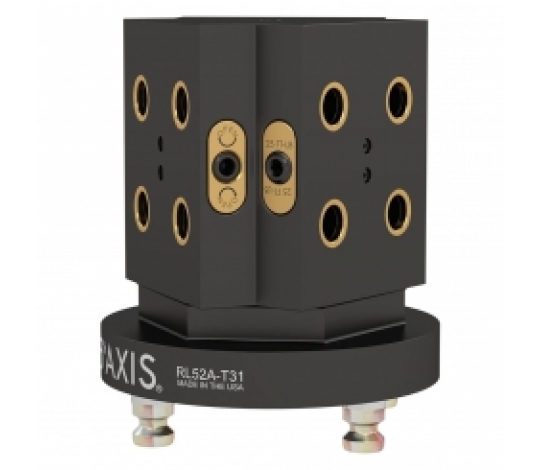

Třístranný integrovaný tombstone RockLock™

Tento třístranný integrovaný tombstone RockLock™ lze upevnit na jakoukoli základnu RockLock™ 96 mm (RL96). Na třech stranách tombstonu je rozteč 52 mm, zatímco spodní strana je vybavena roztečí 96 mm.

Součástí balení jsou 4× PS20F upínací čepy.

Technické parametry:

• Rozměry: Ø 160 × 167 mm


• Materiál: hliník


• Upnutí: RockLock™ 96 mm, včetně 4× upínacích čepů PS20F


• Počet pozic: celkem 3 (1 na každé straně)


• Hmotnost: 14 lb

Rychlá výměna svěráků a přípravků
Standardní montážní rozteč umožňuje snadné přesouvání svěráků, přípravků a nástrojů mezi jednotlivými stroji bez nutnosti dalšího nastavování.

Vysoká přesnost
Patentovaný „free float“ design zajišťuje rovnoměrné rozložení síly na všech čtyřech upínacích čepích a garantuje opakovatelnost lepší než 0,0003″ (8 mikronů).

Standardizujte své přípravy
Už není nutné vyrábět speciální adaptéry a podložky pro každou novou zakázku. Díky systému RockLock™ je přechod mezi zakázkami jednoduchý, rychlý a opakovatelný, což šetří čas i náklady.

Snadná integrace
Upínací čepy lze snadno integrovat do stávajících přípravků a podložek. Standardní rozteče 52 mm a 96 mm zajišťují kompatibilitu s konkurenčními systémy.

Navrženo pro dlouhou životnost
Všechny základny RockLock™ jsou vybaveny kroužky a uzamykacími mechanismy z kalené oceli, které zajišťují vysokou opakovatelnost a odolnost proti opotřebení po celou dobu životnosti produktu.

Plynulý provoz
Všechny jednotky se ovládají jednoduchým imbusovým klíčem. Hřídel (leadscrew) se ovládá pouze z jedné strany, ale přístup je možný z obou stran – není potřeba sahat kolem svěráku nebo obrobků.
