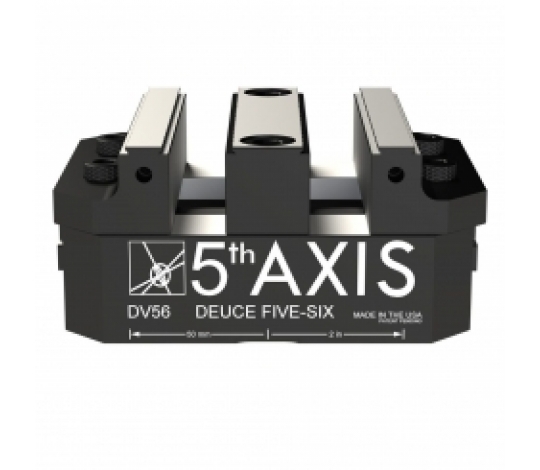

Pokud jde o maximalizaci efektivity na 3osých CNC strojích, dvoustanicový CNC svěrák DV56 pro 3 osy představuje vrchol přesnosti a produktivity. Tento svěrák, navržený s důrazem na inovace, otevírá nové možnosti v oblasti obrábění a zajišťuje, že vaše výroba bude nejen efektivní, ale i maximálně přesná.

Klíčové vlastnosti:

• Výhoda dvou stanic
  Díky dvěma upínacím stanicím umožňuje DV56 současné upnutí dvou obrobků, čímž efektivně zdvojnásobuje produktivitu bez kompromisů v přesnosti. Zefektivněte výrobní proces a snižte prostoje mezi jednotlivými upnutími.


• Kompatibilita se 3 osami
  Svěrák je speciálně navržen pro 3osé CNC stroje a dokonale doplňuje jejich možnosti. Zajišťuje bezproblémovou integraci a optimální výkon.


• Rychlé upínání
  DV56 je konstruován pro rychlé a snadné nastavení. Uživatelsky přívětivý design umožňuje vložení a upnutí obrobků během několika sekund, takže můžete okamžitě zahájit obrábění.


• Nová úroveň přesnosti
  Svěrák je vyroben s maximální precizností a zaručuje vysokou přesnost při každém použití. Dosahujte velmi úzkých tolerancí a konzistentně vynikajících výsledků.


• Univerzální upínání
  Přizpůsobitelné čelisti a více možností upnutí umožňují práci s širokou škálou velikostí, tvarů a materiálů obrobků. Všestrannost je klíčovým prvkem tohoto svěráku.


• Odolnost a spolehlivost
  Robustní konstrukce z vysoce kvalitních materiálů zajišťuje dlouhou životnost a spolehlivý provoz i při každodenním zatížení.


• Optimalizovaný pracovní proces
  Možnost paralelního obrábění dvou obrobků zvyšuje produktivitu a zároveň optimalizuje celý pracovní proces. Minimalizujte nečinnost stroje a využijte jeho potenciál na maximum.

Technické parametry:

• Rozměry: 126 mm × 152 mm × 73 mm


• Šířka čelistí: 75 mm


• Upínací síla: 25,0 kN při 75 Nm


• Rozsah upínání (čelisti vpředu): 0 – 29 mm


• Rozsah upínání (čelisti obráceně): 31 – 64 mm


• Rozsah upínání (pevná čelist, vpředu): 0 – 76 mm


• Rozsah upínání (pevná čelist, obráceně): 57 – 148 mm


• Velikost mřížky: 96 mm


• Průměr polohovacích čepů: 20 mm (PS20F)

Volný pohyb: Středová čelist je pevně umístěna, což zajišťuje správné upnutí za všech podmínek. Umožňuje obrábění různých dílů současně nebo kompenzaci menších rozdílů ve velikosti obrobků.

Zuby čelistí + drážka ve tvaru rybího ocasu: Zoubkované čelisti zajišťují maximální uchopení materiálu s tvrdostí menší než HRC 35. Pro tvrdší materiál poskytuje vestavěná drážka ve tvaru rybího ocasu výjimečnou upínací sílu při menším momentu a odstraňuje potřebu razicího stroje.
