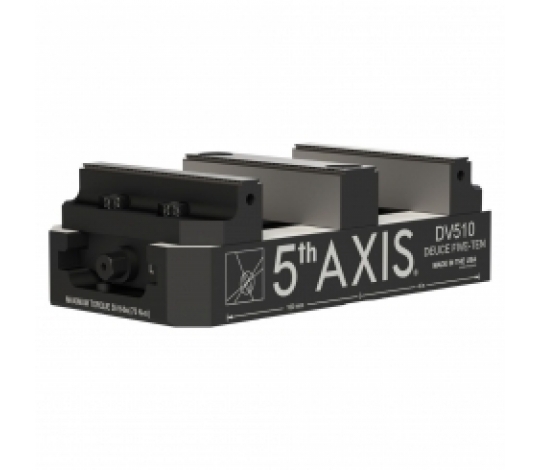

Pokud jde o maximalizaci efektivity na 3osých CNC strojích, dvoustanicový CNC svěrák DV510 pro 3 osy představuje vrchol přesnosti a produktivity. Tento svěrák, navržený s důrazem na inovace, otevírá nové možnosti v oblasti obrábění a zajišťuje, že vaše výroba bude nejen efektivní, ale i maximálně přesná.

Klíčové vlastnosti:

• Výhoda dvou stanic
  Díky dvěma upínacím stanicím umožňuje DV510 současné upnutí dvou obrobků, čímž efektivně zdvojnásobuje produktivitu bez kompromisů v přesnosti. Minimalizuje prostoje a zefektivňuje výrobní proces.


• Kompatibilita s 3 osami
  Svěrák je speciálně navržen pro 3osé CNC stroje a zajišťuje bezproblémovou integraci s optimálním výkonem.


• Rychlé upínání
  Uživatelsky přívětivý design umožňuje rychlé vložení a upnutí obrobků během několika sekund, takže obrábění může začít okamžitě.


• Maximální přesnost
  Precizní konstrukce zaručuje vysokou opakovatelnost a úzké tolerance pro konzistentně vynikající výsledky.


• Univerzální upínání
  Přizpůsobitelné čelisti a různé možnosti upnutí umožňují práci s širokou škálou velikostí, tvarů a materiálů obrobků.


• Odolná a spolehlivá konstrukce
  Robustní tělo z kvalitních materiálů zajišťuje dlouhou životnost a spolehlivý provoz i při každodenním zatížení.


• Optimalizovaný pracovní proces
  Možnost paralelního obrábění dvou obrobků zvyšuje produktivitu a minimalizuje nečinnost stroje, čímž maximalizuje využití CNC stroje.

Technické parametry:

• Rozměry: 125,7 mm × 258,3 mm × 73,4 mm


• Kompatibilita s RockLock™: 96 mm


• Úzká středová čelist (J4)


• Možnost konverze na jedno-staniční pevnou čelist pro rozsáhlý rozsah upínání


• Tvrdá čelist s 45° rybinou a zubatými upínacími plochami


• Upínací síla: 25,0 kN při 75 Nm


• Maximální točivý moment: 75 Nm


• Rozsah upínání (čelisti vpředu): 0 – 79,4 mm


• Rozsah upínání (čelisti obráceně): 30,9 – 115 mm


• Rozsah upínání (pevná čelist, vpředu): 0 – 177,5 mm


• Rozsah upínání (pevná čelist, obráceně): 56,8 – 248,7 mm


• Rozteč bodů upínání (zero-point): 96 mm


• Průměr upínacích čepů: 20 mm (PS20F)

Volný pohyb: Středová čelist je pevně umístěna, což zajišťuje správné upnutí za všech podmínek. Umožňuje obrábění různých dílů současně nebo kompenzaci menších rozdílů ve velikosti obrobků.

Zuby čelistí + drážka ve tvaru rybího ocasu: Zoubkované čelisti zajišťují maximální uchopení materiálu s tvrdostí menší než HRC 35. Pro tvrdší materiál poskytuje vestavěná drážka ve tvaru rybího ocasu výjimečnou upínací sílu při menším momentu a odstraňuje potřebu razicího stroje.
