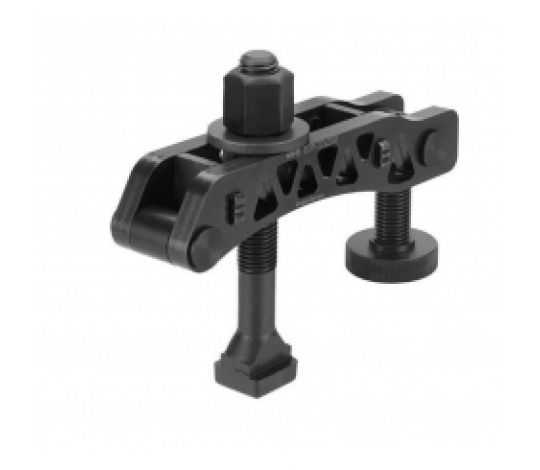

Napínací lehká s nastavitelným podpírákem, kompletní, s DIN 787, DIN 6340, DIN 6330B. Temperovaná ocel leštěná.

Technická specifikace:

• Drážka: 20


• S upínací šroub: M20x20x160


• H1 *: 8-58


• D x LS: M20x69


• B1: 22


• B2: 49


• B3: 25


• L: 200


• A: 44


• E1: 45


• E2: 77


• Hmotnost: 2434 g

*podle hloubky drážky dle DIN 650 a polohy upínací matice

Použití:

Svěrka se používá pro všechny upínací úlohy, kde je upínání realizováno pomocí T-drážek, drážek a závitových otvorů.

Pro upínání lze použít upínací šrouby DIN 787, upínací čepy DIN 6379 a šrouby s válcovou hlavou ISO 4762.

Výhoda:

Díky odlehčené konstrukci je upínací třmen až o 50 % lehčí, ale stále poskytuje 100% upínací sílu, a proto jej lze použít i pro rotační upínací úlohy. Umožňuje variabilní a rychlé nastavení ve vzdálenosti od obrobku.
