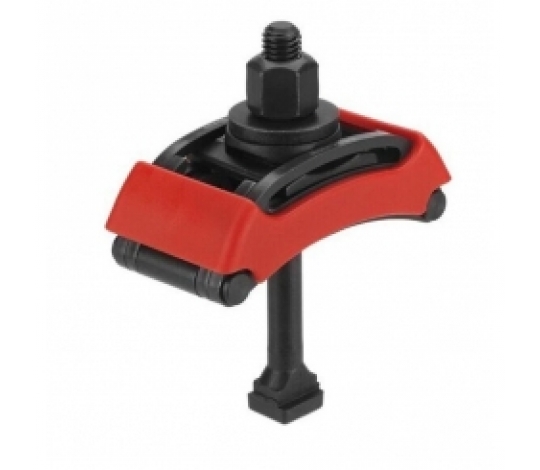

Upínka s plastovou krytkou, kompletní s DIN 787, DIN 6340, DIN 6330B a neoddělitelným U-dílem, z černěné popuštěné oceli.

Technické údaje:

• Drážka: 10


• S upínacím šroubem: M10x10x80


• H1: 0-15


• B1: 11


• B2: 44


• L: 80


• A: 30,5


• A1: 32,0


• E1: 30


• E2: 19


• Hmotnost: 349 g

Použití:

Upínač se používá pro všechny upínací úlohy, při kterých je upínání realizováno prostřednictvím T-drážek, podélných drážek a závitových otvorů.

Mezi šestihrannou matici a U-díl je vždy nutné vložit podložku DIN 6340!

Výhody:

• Úspora hmotnosti díky lehké konstrukci


• Rychlé a variabilní nastavení i ve vzdálenosti od obrobku


• Není potřeba žádná dodatečná podpora k dosažení požadované upínací výšky


• U-díl je s upínačem neoddělitelně spojen

Kód Hoffmann: 37 0820

Starší označení nástroje: HS-A-01776
