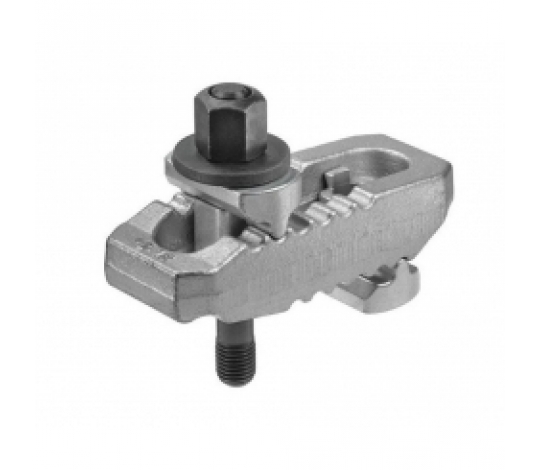

Upínka ,,krokodýl” s upínacím kolíkem DIN 6379, podložkou DIN 6340 a maticí DIN 6330B. Plynule nastavitelný, zušlechtěný, galvanicky upravený s neoddělitelným přítlačným dílem a protiklíčem.









Technická specifikace:



  • B1: 21

  • Upínací šroub DIN 6379: M20x250

  • Rozšíření dorazu 6312 V : M16x55

  • Upínací síla max.*: 60 kN

  • H1: 30-141

  • Hmotnost: 3428 g


Specifikované upínací síly v optimální upínací poloze (nejmenší vzdálenost od upínacího šroubu k upínacímu bodu). Upínací síly se mohou lišit v závislosti na způsobu upnutí, pevnostní třídě upínacího šroubu a stavu závitu (mazání).


Použití:


Upínka se používá pro všechny upínací úlohy využívající T-drážky a závitové otvory. Přítlačný díl a protiklíč jsou pevně spojeny s upínací čelistí, takže krokodýl je rychle připraven k použití. Upínací čelist má dva hřbety a lze ji podle potřeby snadno otočit. Tímto způsobem je možné pokrýt všechny oblasti použití při řezacích i neřezacích procesech (např. vstřikování a lisování).


Výhody:



  • Variabilní a rychlé nastavení vzdálenosti od obrobku

  • Použití ve všech oblastech řezacích i neřezacích procesů

  • Zvláště vhodné pro použití na vstřikovacích lisech a lisech

  • K dosažení požadované upínací výšky nejsou potřeba žádné další podpěry

  • Přítlačný díl a protiklíč jsou pevně spojeny s upínací čelistí

  • Krokodýla lze snadno prodloužit pro libovolnou upínací výšku
