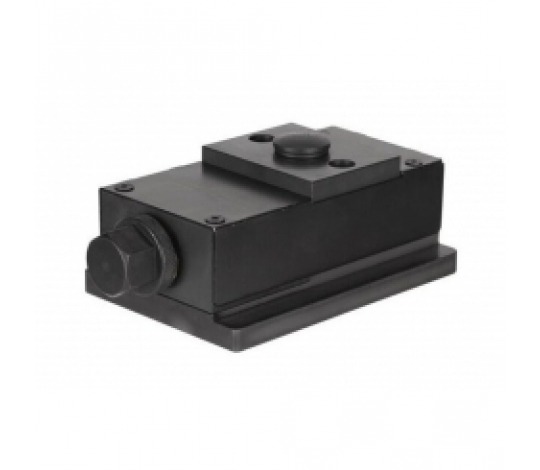

Přesný klínový blok je určen pro jemné a stabilní nastavení výšky obrobků s vysokou přesností. Je vyroben z cementované oceli s jemně opracovanými klínovými plochami a vybaven středicím otvorem Ø12 mm. Ke každému klínu je dodáván kulový nástavec č. 6440. Pro rozšíření použití je blok kompatibilní s nástavci č. 6440, 6441 a 6442.

Technická specifikace:

• Velikost: 55


• H min. (mm): 50


• H max. (mm): 55


• H/U (mm): 0,71


• F max. (kN): 40


• SW (mm): 22


• Váha: 2,8kg

Použití:

• Jemně opracované klínové plochy umožňují hladké a přesné nastavení s přesností lepší než 0,1 mm.


• Ovládání je možné plochým klíčem – díky velkým nastavovacím silám je zajištěna vyšší bezpečnost a snadná manipulace.


• Dvojitý klínový efekt zajišťuje přesný svislý pohyb bez bočního posunu.


• Plochá konstrukce přesného klínu poskytuje vyšší bezpečnost při ustavování těžkých a rozměrných obrobků.


• Přesný klín je navíc vybaven dalším středicím otvorem na spodní straně základny pro ustavení na stůl stroje.
