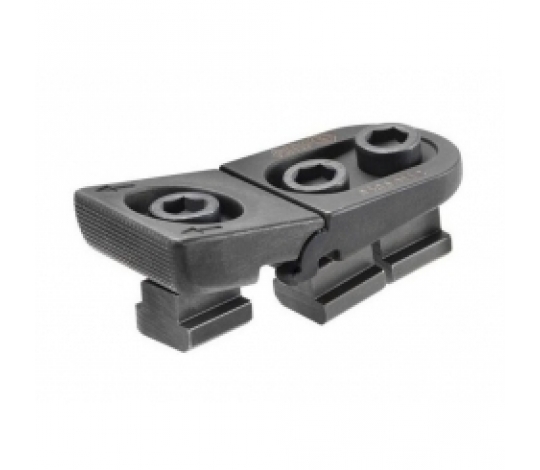

Kyvná upínka se dodává kompletní s montážní sadou.
Vyrobeno z kalené a černěné oceli.
Pro snížení opotřebení upevňovacích šroubů doporučujeme použít mazivo AMF 6339, které obsahuje synergickou kombinaci vysoce účinných pevných maziv, je tepelně odolné a nevyplavuje se.
Používejte pouze příslušný montážní set AMF 6496BF.

Technická specifikace:

• Velikost: M20x22


• Drážka: 22


• G: M20


• F1 (kN): 36


• F2 (kN): 18,0


• H min (mm): 22


• H max (mm): 36


• Váha (g): 1670

Použití:

1. Zasuňte plochou svorku do T-drážky stolu stroje.


2. Umístěte ji na obrobek.


3. Upevněte upínací šrouby ke stolu stroje.


4. Utáhnutím upínacího šroubu dojde k sevření obrobku.

Výhody:

• Vhodné pro upínání velmi tenkých obrobků


• Boční upínání umožňuje obrobení celé plochy bez kolizních kontur


• Možnost použití horizontálně i vertikálně

Nevíte si rady při výběru vhodného upínacího prvku pro Váš projekt ? Kontaktujte naše obchodně-technické zástupce ! Pro přechod na sekci kontakty klikněte ZDE

Kód Hoffmann: 37 5115
Starší označení nástroje: HS-A-01909
