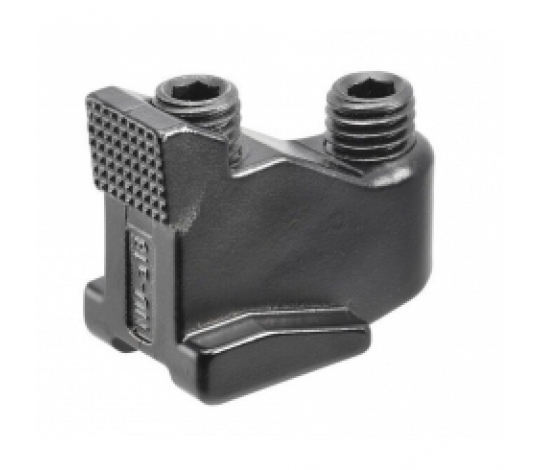

Upínač pro T-drážku se dodává se kompletní s montážní sadou.
Vyroben z kalené a černěné oceli.
Pro snížení opotřebení upevňovacího šroubu doporučujeme použít mazivo AMF 6339, které obsahuje synergickou kombinaci vysoce účinných pevných maziv, je tepelně odolné a nevyplavuje se.
Používejte příslušný upevňovací šroub AMF 6495S.


Technická specifikace:




  • Velikost: 20

  • Drážka: 22

  • F1: 16 kN

  • F2: 8,0 kN

  • H2: 15

  • SW: 8 mm

  • Hmotnost: 363 g



Výhody:



  • Vhodné pro upínání velmi tenkých obrobků

  • Boční upínání umožňuje obrobení celé plochy bez kolizních kontur

  • Možnost použití horizontálně i vertikálně









Použití:



  1. Zasuňte upínač pro T-drážku do T-drážky stolu stroje.

  2. Umístěte jej na obrobek.

  3. Upevněte upínací šroub ke stolu stroje.

  4. Utáhnutím upínacího šroubu dojde k sevření obrobku.
