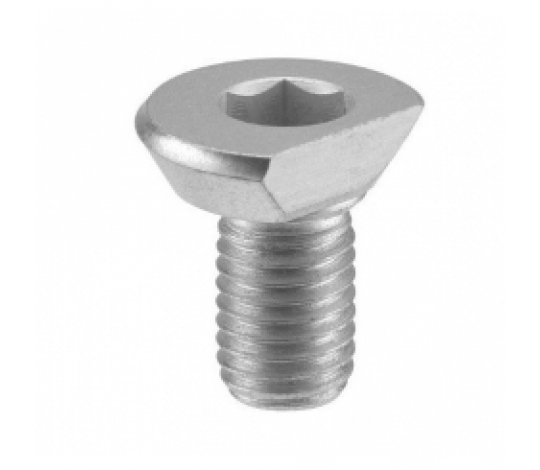

Excentrický upínací šroub je určen pro spolehlivé upnutí ve směru x-y se stahovacím efektem. Vyroben z kalené oceli 56±1 HRC, zajišťuje vysokou pevnost a odolnost proti opotřebení.

Technická specifikace:

• ØA: 27,0


• Š: M12


• C: 9


• D: 24


• E: 8,0


• F: 13,5


• G: 11,6


• OK: 8,0


• X: 10,1


• Z: 12,0


• max. Přídržná síla: 5,4 kN


• Md: 45,0 Nm


• Hmotnost: 31 g

Použití:

• Upínání nad obráběnou plochou


• Upínání pod obráběnou plochou


• Upínání v otvorech

Výhody:

• Plynulé nastavení pomocí excentru


• Vysoká odolnost proti opotřebení
