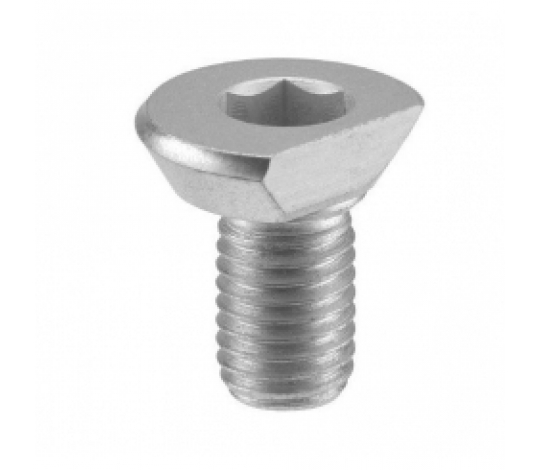

Excentrický upínací šroub je určen pro spolehlivé upnutí ve směru x-y se stahovacím efektem. Vyroben z kalené oceli 56±1 HRC, zajišťuje vysokou pevnost a odolnost proti opotřebení.

Technická specifikace:

• ØA: 22,2


• Š: M10


• C: 7


• D: 20


• E: 6,5


• F: 11,1


• G: 9,4


• OK: 6,0


• X: 8,3


• Z: 9,8


• max. Přídržná síla: 4,0 kN


• Md: 35,0 Nm


• Hmotnost: 16 g

Použití:

• Upínání nad obráběnou plochou


• Upínání pod obráběnou plochou


• Upínání v otvorech

Výhody:

• Plynulé nastavení pomocí excentru


• Vysoká odolnost proti opotřebení
