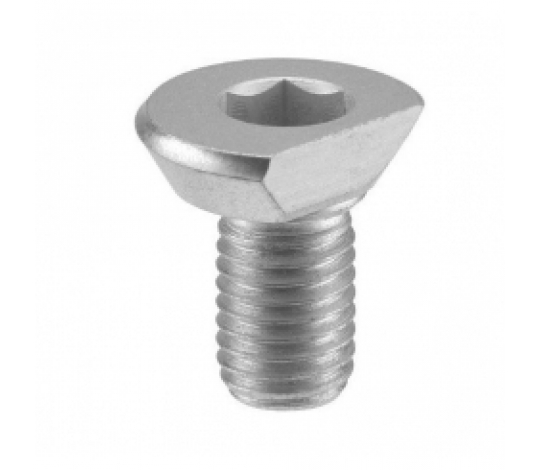

Excentrický upínací šroub je určen pro spolehlivé upnutí ve směru x-y se stahovacím efektem. Vyroben z kalené oceli 56±1 HRC, zajišťuje vysokou pevnost a odolnost proti opotřebení.

Technická specifikace:

• ØA: 14,2


• Š: M6


• C: 5


• D: 12


• E: 4,5


• F: 7,1


• G: 6,1


• OK: 4,0


• X: 5,4


• Z: 6,4


• max. Přídržná síla: 0,3 kN


• Md: 5,0 Nm


• Hmotnost: 6 g

Použití:

• Upínání nad obráběnou plochou


• Upínání pod obráběnou plochou


• Upínání v otvorech

Výhody:

• Plynulé nastavení pomocí excentru


• Vysoká odolnost proti opotřebení
