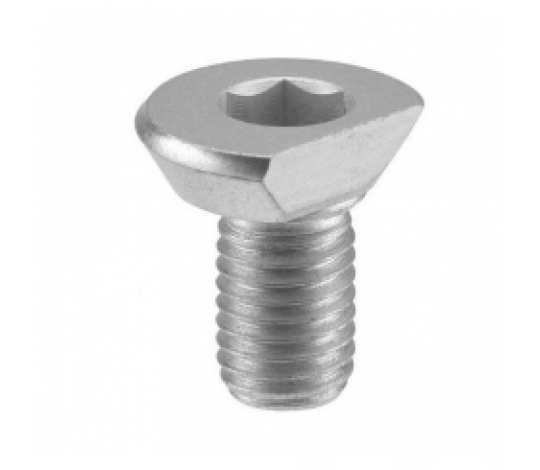

Excentrický upínací šroub je určen pro spolehlivé upnutí ve směru x-y se stahovacím efektem. Vyroben z kalené oceli 56±1 HRC, zajišťuje vysokou pevnost a odolnost proti opotřebení.

Technická specifikace:

• ØA: 9,2


• Š: M4


• C: 3


• D: 8


• E: 3,0


• F: 4,6


• G: 4,0


• OK: 2,5


• X: 3,5


• Z: 4,2


• max. Přídržná síla: 0,09 kN


• Md: 1,5 Nm


• Hmotnost: 2 g

Použití:

• Upínání nad obráběnou plochou


• Upínání pod obráběnou plochou


• Upínání v otvorech

Výhody:

• Plynulé nastavení pomocí excentru


• Vysoká odolnost proti opotřebení
