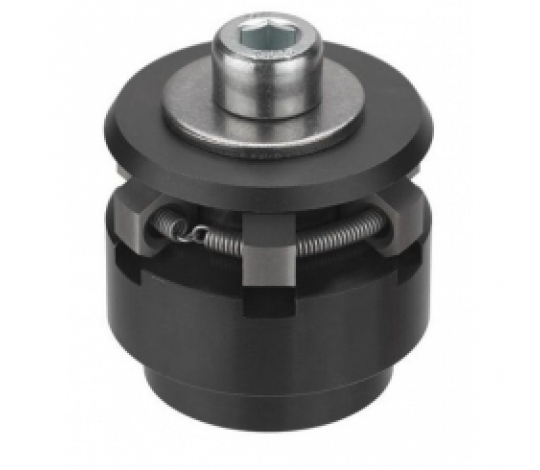

Středicí svorka s ochrannými segmenty je určena pro přesné centrické polohování a upínání v otvorech při zachování ochrany povrchu obrobku. Pro hlubokou instalaci je nutné zajistit maximální vůli D.
Montážní nástroj: Zajišťovací čep umožňuje přesné určení polohy segmentů (dodáváno bez montážního nástroje).
Zajišťuje vysokou přesnost s opakovatelností ±0,025 mm a souosostí ±0,050 mm.

Technická specifikace:

• D min.: 86,5


• D max: 102,5


• A min: 25,6


• A max: 30,3


• H: 51,1


• P: 10 kN


• Hmotnost: 2099 g

Použití:

Pro ochranu povrchu a centrické polohování a upínání v otvorech.

Výhody:

• Nízká instalační výška


• Upínání ve východiskovém bodě (zero point)


• Stahovací efekt


• Upínání bez deformace
