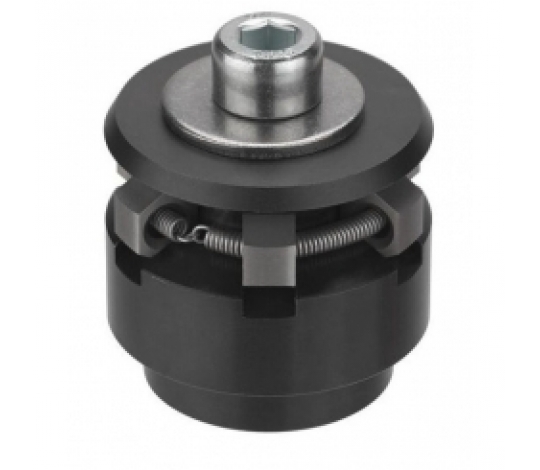

Středicí svorka s ochrannými segmenty je určena pro přesné centrické polohování a upínání v otvorech při zachování ochrany povrchu obrobku. Pro hlubokou instalaci je nutné zajistit maximální vůli D.
Montážní nástroj: Zajišťovací čep umožňuje přesné určení polohy segmentů (dodáváno bez montážního nástroje).
Zajišťuje vysokou přesnost s opakovatelností ±0,025 mm a souosostí ±0,050 mm.

Technická specifikace:

• D min.: 38,5


• D max: 46,5


• A min: 15,5


• A max: 18


• H: 27,2


• P: 6,5 kN


• Hmotnost: 259 g

Použití:

Pro ochranu povrchu a centrické polohování a upínání v otvorech.

Výhody:

• Nízká instalační výška


• Upínání ve východiskovém bodě (zero point)


• Stahovací efekt


• Upínání bez deformace
