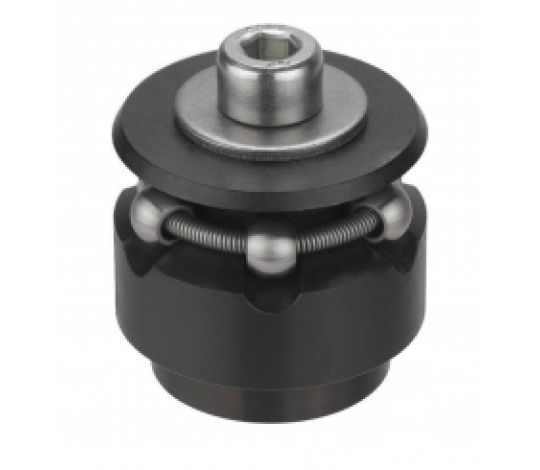

Středicí objímky s kuličkou jsou určeny pro přesné centrické polohování a upínání v otvorech. Díky konstrukci zajišťují vysokou opakovatelnost ±0,025 mm a souosost ±0,050 mm. Pro hlubokou instalaci je nutné zajistit maximální vůli D.
Montážní nástroj: Zajišťovací čep umožňuje přesné určení polohy kuliček (dodáváno bez montážního nástroje).


Technická specifikace:



  • D min: 18,5

  • D max: 22,5

  • A min: 10,4

  • A max: 11,6

  • H: 16,5

  • P: 4,5 kN

  • Hmotnost: 40 g


Použití:


Pro centrické polohování a upínání v otvorech, kde jsou přijatelné lehká vtisky kuliček.


Výhody:



  • Nízká instalační výška

  • Upínání ve východiskovém bodě (zero point)

  • Stahovací účinek

  • Upínání bez deformace


Nevíte si rady při výběru vhodného upínacího prvku pro Váš projekt ? Kontaktujte naše obchodně-technické zástupce ! Pro přechod na sekci kontakty klikněte ZDE
