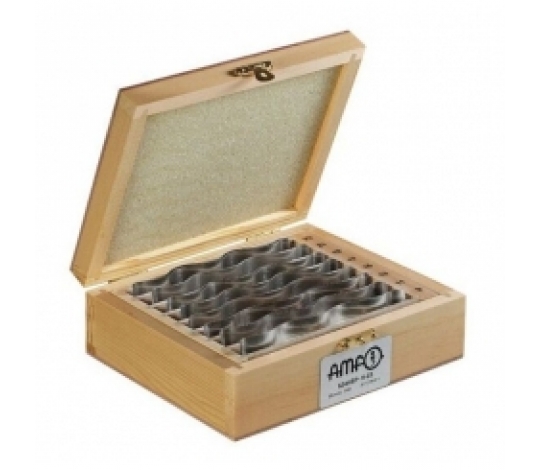

Sada vroubkovaných paralelních podložek z kalené a popuštěné pružinové oceli, přesně broušené s výškovým odstupem 2 mm. Uloženy v dřevěné krabici se sklápěcím víkem. Superpřesné provedení s tolerancí výšky páru tp dle IT 5 a rozměrovou tolerancí ±0,004 mm dle DIN ISO 2768 – m.

Technická specifikace:

• Velikost: 25-39


• pár: 8


• H ±0,004: 25, 27, 29, 31, 33, 35, 37, 39


• H Tolerance párů (tp): IT5


• Š: 0,3


• L: 110


• Hmotnost: 490 g

Obsah:

Velikosti 25–39, po 1 páru (Š × V):
0,3x25 / 0,3x27 / 0,3x29 / 0,3x31 / 0,3x33 / 0,3x35 / 0,3x37 / 0,3x39 mm

Použití:

Vroubkované paralelní podložky zkracují čas při upínání obrobků pro broušení, frézování, řezání, vrtání apod.

Výhody:

• na upínací ploše nezůstávají třísky


• rovnoběžnost upnutého obrobku není ovlivněna


• umožňují snadné upnutí více plochých nebo jednotlivých tenkých obrobků
