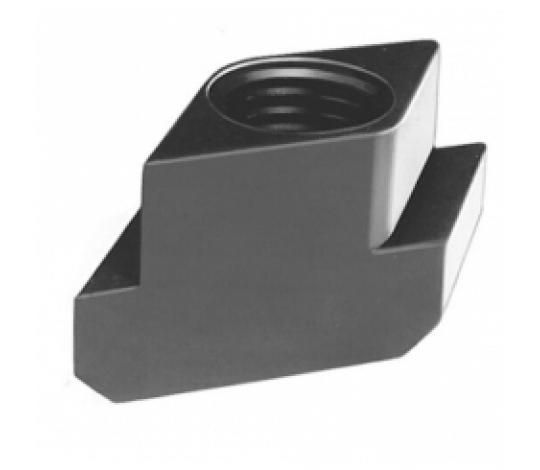

Drážkový T-kámen kosočtverec AMF 158220 - 14/M10
Matice pro T-drážky ve tvaru „Rhombus“ jsou kalené na pevnostní třídu 10. Díky svému specifickému tvaru umožňují rozšířené možnosti upínání, avšak vzhledem ke zmenšené styčné ploše v T-drážce je jejich nosnost nižší než u srovnatelných rozměrů podle normy DIN… Informace o produktu
Matice pro T-drážky ve tvaru „Rhombus“ jsou kalené na pevnostní třídu 10. Díky svému specifickému tvaru umožňují rozšířené možnosti upínání, avšak vzhledem ke zmenšené styčné ploše v T-drážce je jejich nosnost nižší než u srovnatelných rozměrů podle normy DIN 508. Pro zajištění maximální pevnosti musí být šroubové spojení použito po celé délce závitu „H“.
Technická specifikace:
- Dxdrážka: M10x14
- Zkušební síla (kN): 30
- A: 13,7
- E: 22
- H: 16
- K: 8
- Balení: 50
- Váha: 27
Použití:
- dodatečné zřízení upínacího bodu pro již upnutý přípravek
- následné vytvoření upínacího bodu pro T-drážky stolu stroje, které jsou již obsazené
- vložení matice pro T-drážky „Rhombus“ shora do T-drážky a otočení až na doraz v T-drážce
- používá se ve spojení se závrtnými šrouby DIN 6379
