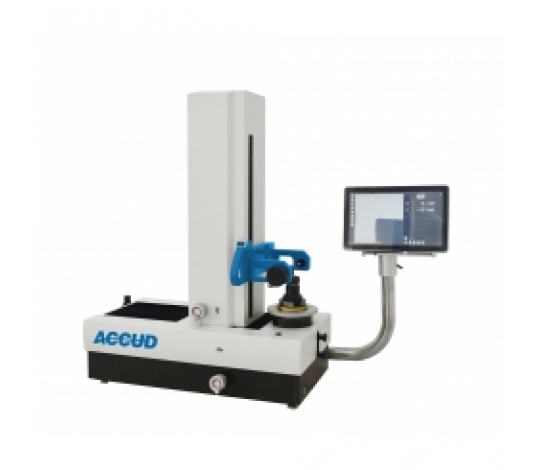

Přednastavovač nástrojů TP450 je moderní zařízení určené pro kontrolu, přednastavení a měření řezných nástrojů mimo obráběcí stroj. Je vybaven vřetenem s vakuovým upínáním, které zajišťuje bezpečné uchycení nástrojů, a CCD kamerovým systémem s telecentrickým objektivem pro vysoce přesné měření. Intuitivní dotyková obrazovka se zástupnými ikonami umožňuje snadné ovládání a stabilní žulová základna přispívá k eliminaci vibrací a vyšší přesnosti výsledků.


Zařízení umožňuje rychlé měření čar, oblouků, úhlů a dalších geometrických prvků, přičemž měřicí obrazy lze ukládat a archivovat. Podporuje měřicí režimy absolutní, relativní i přírůstkový a měřicí protokoly je možné přímo tisknout. Systém dále podporuje skenování pro přímé vyhledávání a komunikaci s CNC stroji a díky integrovanému skeneru dokáže automaticky rozpoznávat řezné nástroje.


Technická specifikace:



  • Max. průměr nástroje (osa X): 400 mm

  • Max. výška nástroje (osa Z): 500 mm

  • Opakovatelnost: osa X – 2 µm, osa Z – 2 µm

  • Rozlišení osy X/Z: 1 µm

  • Radiální házivost vřetena: ≤ 2 µm při 100 mm, ≤ 5 µm při 300 mm

  • Kamera: barevná CCD, 1,3 Mpx

  • Zvětšení: 26×

  • Zorné pole: 6,5 × 6,5 mm

  • Osvětlení: LED – procházející světlo

  • Vřeteno: ISO / SK / BT50

  • Výstup: USB

  • Tlak vzduchu: 0,4–0,6 MPa

  • Provozní prostředí: teplota 10–45 °C, relativní vlhkost 30–75 %

  • Napájení: 110/220 V

  • Rozměry (D × Š × V): 860 × 590 × 1060 mm

  • Hmotnost: 120 kg


Dodávané příslušenství:



  • Hlavní jednotka: 1 ks

  • Tablet: 1 ks

  • Vřeteno ISO/SK/BT50: 1 ks

  • Prachový kryt: 1 ks

  • Tiskárna: 1 ks


Volitelné příslušenství:



  • Převodník ISO/SK/BT50 na ISO/SK/BT30: TP450-BT50-30

  • Převodník ISO/SK/BT50 na ISO/SK/BT40: TP450-BT50-40

  • Převodník ISO/SK/BT50 na HSK32 A/C/E, HSK40 B/D/F: TP450-BT50-HSK32

  • Převodník ISO/SK/BT50 na HSK40 A/C/E, HSK50 B/D/F: TP450-BT50-HSK40

  • Převodník ISO/SK/BT50 na HSK50 A/C/E, HSK63 B/D/F: TP450-BT50-HSK50

  • Převodník ISO/SK/BT50 na HSK63 A/C/E, HSK100 B/D/F: TP450-BT50-HSK63

  • Standardní tyč: TP450-ROD

  • Skenner: TP450-SCAN

  • Stůl na nástroje: TP450-TABLE

  • Kruhové LED osvětlení: TP450-LED


Další informace o produktu naleznete v níže přiloženém datovém listu ve formátu PDF.
