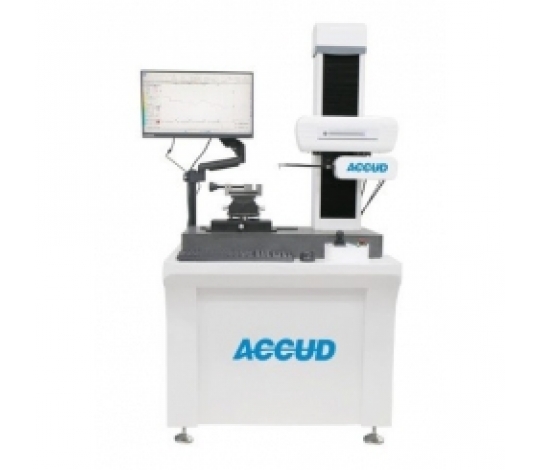

Tento přístroj je navržen pro precizní měření profilů a drsnosti povrchů. Umí měřit oboustranně a profil i drsnost lze měřit současně stejnou sondou, což zajišťuje vysokou efektivitu. Digitální sonda poskytuje vysokou přesnost a dobrou linearitu, přičemž její instalace a výměna je jednoduchá a nevyžaduje kalibraci. Hrot sondy dokáže automaticky kontaktovat povrch, zvednout se a vrátit do výchozí polohy.

Zařízení podporuje export a import CAD souborů a software je dostupný ve vícejazyčné verzi: čínština, angličtina a ruština.

Technická specifikace:

• Měřicí objekt: profil a drsnost


• Parametry drsnosti: Ra, Rq, Rz(Ry), R3z, Rz(DIN), Rz(JIS), Rz(ISO), Rp, Rv, Rt, Rsk, Rsm, Rc, Rpm, Rku, Rdq, Roc, Mr1, Mr2, Rpk, Rvk, Rk, Rdc, A1, A2, R, Rx, AR, Rcp, Rmax


• Parametry vlnění: wt, wa, wp, wv, wq, wc, wku, wsk, w, wx, wz, wsm, wdc, wte, wmr, Aw, c(wmr), wmr(c), wdq


• Parametry profilu: Pt, Pa, Pp, Pv, Pq, Pc, Pku, Psk, Pdq/p△q, Psm, Pdc, Pmr(c), Pz, pmr, C(pmr)


• Profil:

• Drsnost:

• Schopnost stoupání: 77° (nahoru), 88° (dolů)


• Rychlost měření: 0,02–2,0 mm/s


• Režim měření: pohyb sondy


• Ovládání pohybu: joystick


• Napájení: 220 V


• Rozměry: 985 × 710 × 1450 mm

Dodávané příslušenství:

• Hlavní jednotka: 1 ks


• Kalibrační blok profilu: 1 ks


• Kalibrační blok drsnosti: 1 ks


• Stůl / posuvná základna (kód: RP100RS-STAGE): 1 ks


• Svěrák: 1 ks


• Kruhová měrka Ø35 mm: 1 ks


• Dvojitý hrot Ø0,6 × 4 mm: 1 ks


• Dvojitý hrot Ø1 × 15 mm: 3 ks


• Nůžkový hrot Ø3 × 24 mm R0,025 mm: 2 ks


• Bodový hrot Ø3 × 24 mm R5 μm: 1 ks


• Měřicí tyč Ø8 × 150 mm: 2 ks


• Počítač: 1 ks


• Tiskárna: 1 ks


• Adaptér hrotu: 2 ks


• UPS (záložní zdroj): 1 ks


• Elektronická váha: 1 ks

Další informace o produktu naleznete v níže přiloženém datovém listu ve formátu PDF.
