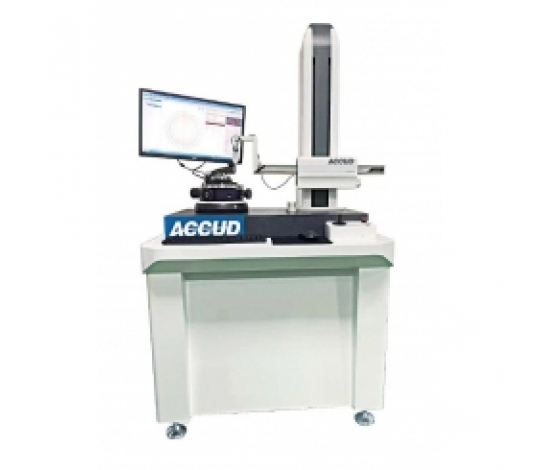

Tento měřicí přístroj pro kontrolu ovality a kruhovitosti nabízí vysoce přesné vzduchové ložisko vřetena, které zajišťuje dlouhodobou přesnost měření. Díky vysoce přesnému enkodéru je možné sbírat data s vysokou přesností a stabilitou. Přístroj umožňuje měření a zpracování i části oblouku a disponuje funkcí automatické identifikace nespojitostí kontury s možností automatického nebo manuálního odstranění chyb. Software přístroje navíc umožňuje přepínání mezi čínštinou a angličtinou jedním kliknutím, což zajišťuje snadnou a flexibilní obsluhu.

Rozměry:

Technická specifikace:

• Měřicí rozsah: Maximální průměr: Ø 380 mm, Minimální vnitřní průměr: Ø 5 mm, Maximální výška: 450 mm


• Přesnost vřetena: Radiální chyba: ±(0,025 + 5H/10000) μm, Axiální chyba: ±(0,025 + 6X/10000) μm


• Rovnoběžnost mezi rotační osou a vedením osy Z: 2μm/300mm


• Pracovní stůl: Průměr stolu: Ø 200 mm, Průměr otáčení: Ø 400 mm, Nosnost: 30 kg, Rozsah nastavení: seřízení excentricity ±2 mm; seřízení úrovně ±1°, Rychlost otáčení: 0–12 ot./min


• Vertikální sloup: Rovinnost (narrow range)- 0.5μm /100mm, Rovinnost (celý rozsah) - 0.8μm /300mm


• Horizontální rameno: Vodorovný zdvih - 160mm, Rychlost pohybu - 0,5–6 mm/s


• Snímač: rozsah - 500 μm (rozdíl poloměrů), rozlišení - 0.005μm, Tvar dotykové sondy - φ2 mm diamantová (rubínová) dotyková sonda (k dispozici i jiné průměry), Měření síly - 1-12g


• Sběr dat - Importovaný optický mřížkový enkodér, 7200 bodů/cyklus,


• Zvětšení - Libovolné až maximálně 200 000×


• Zdroj vzduchu: 0.45～0.80Mpa


• Spotřeba vzduchu: ≥0.2 m³/min


• Napájení: AC 220V±10% 50Hz


• Provozní / okolní podmínky: Teplota (T): 10–30 °C; Relativní vlhkost (RH): < 85 %

Hlavní funkce:

• Kruhovitost, souosost, koncentrčnost, pulzace, kolmost, rovnoběžnost, rovinnost, vlnitost povrchu (Wc, Wp, Wv, Wt, Wa, Wq), spektrální analýza, analýza výšky vln atd.


• Metody vyhodnocení kruhovitosti (4 druhy): metoda minimální plochy, metoda nejmenších čtverců, metoda minimální opsané kružnice, metoda maximální tečné kružnice


• Převody (stupně) kruhového filtru: 1、1–500、1–150、1–50、1–15、15–500


• Metody filtrování vln: 3–16, 3–17, 15–500, 17–100


• Forma filtrování: Gauss (ISO standard)

Způsob měření:

• Měření kruhovitosti a válcovitosti


• Otáčení obrobku


• Vysoce přesné vzduchové ložisko vřetena


• Pokročilý počítač, importovaný snímač polohy (encoder), přesný indukční převodník


• Software pro sběr dat, zpracování a tisk založený na systému Windows

Dodávané příslušenství:

• Stojan hlavního přístroje: 1ks


• Žulový stůl: 1ks


• Vysoce přesné vzduchové ložisko vřetena: 1ks


• Systém vzduchového plovoucího sloupu: 1ks


• Vedení: 1ks


• Filtrační systém vzduchu: 1ks


• Elektrický řídicí systém: 1ks


• Importovaný rotační kruhový enkodér: 1ks


• Induktivní snímač: 1ks


• Počítač: 1ks


• Inkoustová tiskárna HP: 1ks


• Software: 1ks


• Eliptický standard: 1ks


• Standardizér válců: 1ks

Další informace o produktu naleznete v níže přiloženém datovém listu ve formátu PDF.
