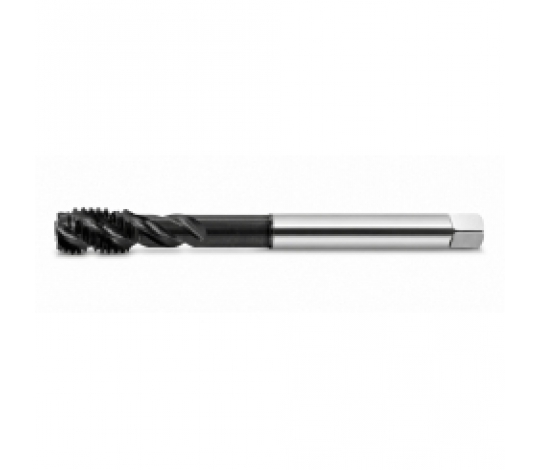

Strojní závitník M22 DIN 376 R45 se spirálovými drážkami a redukovanou stopkou je určený pro výrobu metrických závitů v neprůchozích otvorech. Spirálová geometrie odvádí třísku směrem z otvoru ven, což podporuje čistý chod nástroje a bezpečné závitování do dna otvoru. Provedení z HSS-PM zajišťuje vysokou houževnatost a stabilitu břitu, zatímco povlak TiCN zvyšuje tvrdost povrchu, snižuje tření a prodlužuje životnost nástroje.
Rozměry
Materiál HSS-PM
HSS-PM (prášková rychlořezná ocel) kombinuje vysokou tvrdost, houževnatost a odolnost proti opotřebení. Prášková metalurgie umožňuje velmi jemnou a rovnoměrnou strukturu karbidů, takže materiál dosahuje dobré stability řezné hrany i při vyšším mechanickém a tepelném namáhání. V praxi to znamená vyšší odolnost proti vylamování břitu, spolehlivější výkon a dobrou rozměrovou stabilitu při sériové výrobě závitů.
Pro závitníky je HSS-PM vhodný zejména proto, že kombinuje potřebnou houževnatost jádra s vysokou odolností řezných hran. Oproti běžné HSS oceli je typicky vhodnější pro náročnější obrábění, vyšší řezné podmínky a aplikace, kde je požadována delší a stabilnější životnost nástroje.
Povlak TiCN
TiCN (Titanium Carbon Nitride) je tvrdý otěruvzdorný povlak s nízkým koeficientem tření. Podle údajů v katalogu dosahuje tvrdosti přibližně 3 000 HV, tepelné odolnosti přibližně do 400 °C a koeficientu tření proti oceli přibližně 0,2. Povlak omezuje adhezivní i abrazivní opotřebení, snižuje tření mezi nástrojem, třískou a obráběným materiálem a pomáhá zachovat ostrost řezné hrany po delší dobu.
Pro závitování je přínosem zejména vyšší odolnost boků závitu a řezných hran proti otěru, menší sklon k nalepování obráběného materiálu a stabilnější povrch vytvořeného závitu. TiCN je proto vhodnou volbou pro produktivní obrábění ocelí a dalších technických materiálů, pokud provozní teploty odpovídají charakteru tohoto povlaku.
