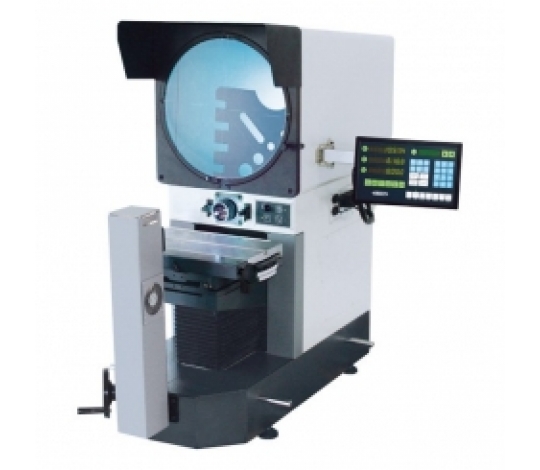

Projektor s horizontálním měřením

Technická specifikace:

• X-Y podstavec: 250×150mm


• Velikost kovového podstavce: 450×200mm


• Průměr obrazovky: Ø400mm


• Lineární rozlišení stupnice: 0.5µm


• Přesnost: (4+L/25) µm Lis délka měření v mm


• Rozsah pohybu zaostření: 100mm


• Zaměření: 104mm (10X lens)


• Max. nosnost: 50kg


• Rozsah otáčení obrobku: ±15°


• Stupnice otáčení: rozsah: 0°~360°, rozlišení: 1' or 0.01°, přesnost: 6'


• Přesnost zvětšení: ±0.08%


• Osvětlení: osvětlení obrysů: 24V/150W halogenová žárovka, nastavitelný jas, osvětlení povrchu: 12V/150W halogenová žárovka, nastavitelný jas


• Zobrazení údajů na displeji: X-Y podstavec, otáčení obrazovky


• Napájení: RS232 and USB


• Rozměry (L×W×H): 646×1215×1210mm


• Váha: 240kg

Dodávané příslušenství:

• Hlavní jednotka: 1kus


• 10X objektivy: 1kus


• Klip překryvného grafu: 4kusy


• Nožní spínač: 1kus


• Protiprachový kryt: 1kus

Volitelné příslušenství:

• 20X objektiv: PP4025W-LENS20X


• 50X objektiv: PP4025W-LENS50X


• 100X objektiv: PP4025W-LENS100X


• Otočný stůl: PP4025W-TABLE


• Svěrák: Series 652


• V-block: Series 636


• Skleněné pravítko: Series 552

Další informace o produktu naleznete v níže přiloženém datovém listu ve formátu PDF.
