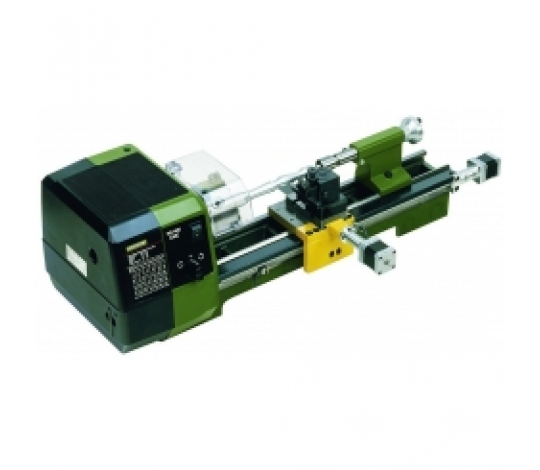

Soustruh PD 400 s CNC přípravou je určen na rovinné, podélné, kuželové a vnitřní soustružení, řezání závitů apod.

Soustruh PD 400 CNC lze při použití příslušenství využít i na vrtání, frézování a drážkování.

Pro obrábění oceli, mosazi, hliníku a plastu atd.

Montážní příruba pro upevnění Frézovací hlavy FF 250. Soustruh je poháněn silným tichým motorem s možností šesti rychlostí otáčení vřetene nastavitelných přesouváním hnacího řemene v rozsahu 80 - 2.800/min.

Hlavní vypínač motoru je s automatickou ochranou proti opětovnému sepnutí v případě výpadku proudu.
Posuv v ose X a Y zajišťují výkonné 1,8 A krokové motory .

Soustruh PD 400 CNC Ready NENÍ dodáván s řídící jednotkou ani příslušným softwarem.

Tyto doplňky je možné objednat samostatně - v případě dotazů nás prosím kontaktujte.



Příčně žebrované strojní lože je vyrobeno z šedé litiny, s broušeným širokorozchodným prizmatickým vedením suportu a koníku.

I při vysokém zatížení pracuje bez vibrací.

Na zadní části lože je příruba pro montáž vrtací a Frézovací hlavy PF 230 nebo Frézky FF 250/BL.

V přední části lože je vodící šroub s trapézovým závitem (12 x 1,5) pro posuv suportu. Předimenzované hlavní vřeteno je přesný tlakový hliníkový odlitek se dvěma nastavitelnými kuželovými ložisky a upínkou na MK 3 na straně sklíčidla (přesnost vystředěného běhu bez sklíčidla 1/100 mm) s průchodem o Ø 20,5 mm pro vložení dlouhých tyčí.

Automatický strojní posuv 0,07 nebo 0,14 mm/otáčku.

Vodicí vřeteno s trapézovým závitem 12 x 1,5 mm.

Sklíčidlo - vysoce kvalitní přesné 3-čelisťové sklíčidlo podle DIN 6386 třída 1 (tolerance 0,04 mm) Ø 100 mm.

Upínací rozsah čelistí 3 – 100 mm včetně bezpečnostního krytu sklíčidla.

Koník je přesný tlakový hliníkový odlitek s možností posuvu a aretace upevňovacím šroubem k loži.

Pinola má Ø 24 mm a lze ji vysunout do 40 mm, s přehlednou milimetrovou stupnicí a otočným upínacím hrotem s morse kuželem MK 2.



Support: přesný tlakový zinkový odlitek, který lze posunovat pomocí ovládacího kolečka pro rychlé nastavení.

Ze přední části suportu je páčka spojky pro matici šroubového vřetene.

Příčné a horní saně jsou vyrobeny z oceli (rozchod příčných saní 85mm, horní saně rozchod 52 mm). Horní saně jsou otočné až do 45° se stupnicí pro soutružení kuželů.

Rychloupínací víceúčelový držák soustružnických nástrojů vč. 2 ks výměnných držáků soustružnických nožů pro velikost nože 10 x 10 mm.

Ovládací posuvná kolečka jsou vyrobena z hliníku s nastavitelnou stupnicí na kroužku na nulovou hodnotu.

Rozsah otáčení pro příčné a podélné saně je 1 dílek = 0,025 mm, 1 otočení = 1 mm.

Rozsah otáčení pinoly a vodícího šroubového vřetene je 1 dílek = 0,05 mm, 1 otočení = 1,5 mm. Zařízení pro řezání závitů pro levé i pravé závity s vyměnitelnými koly na 19 různých stoupání (pro metrické): 0,2 – 0,25 – 0,3 – 0,35 – 0,4 – 0,45 – 0,5 – 0,6 – 0,7 – 0,75 – 0,8 – 0,9 – 1 – 1,25 – 1,5 – 1,75 – 2 – 2,5 – 3 mm; pro palcové závity 10 – 48.



Technická specifikace:




  • 220 – 240 V

  • 50/60 Hz

  • Velikost: délka 900mm, hloubka 400mm, výška 300 mm

  • Výkon motoru 870W, příkon 550W

  • Hmotnost cca 45 kg

  • Otáčky: 1. stupeň: 80 – 330 - 1.400/min; 2. stupeň: 160 – 660 - 2.800/min

  • Hlučnost: méně než 70dB




Součást dodávky:




  • 3-čelisťové sklíčidlo vč. výměnných čelistí pro vnitřní upnutí

  • 1ks rychloupínací víceúčelový držák soustružnických nástrojů vč. 2 ks výměnných upínacích držáků

  • 1ks otočný upínací hrot

  • 7 ks imbus klíčů pro vnitřní šestihrany

  • 1ks stranového klíče

  • 1ks sklíčidlo pro vrták s ozubeným věncem (čep MK 2, rozsah 10mm, objímka B12)

  • 1ks ochranný kryt sklíčidla.
